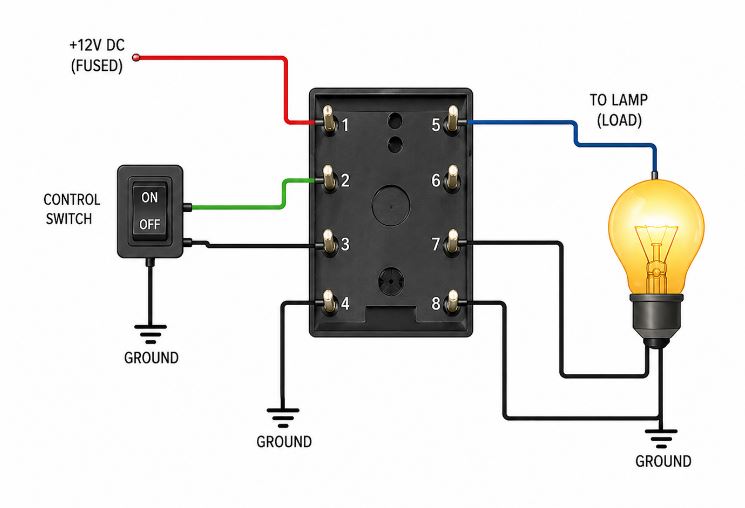

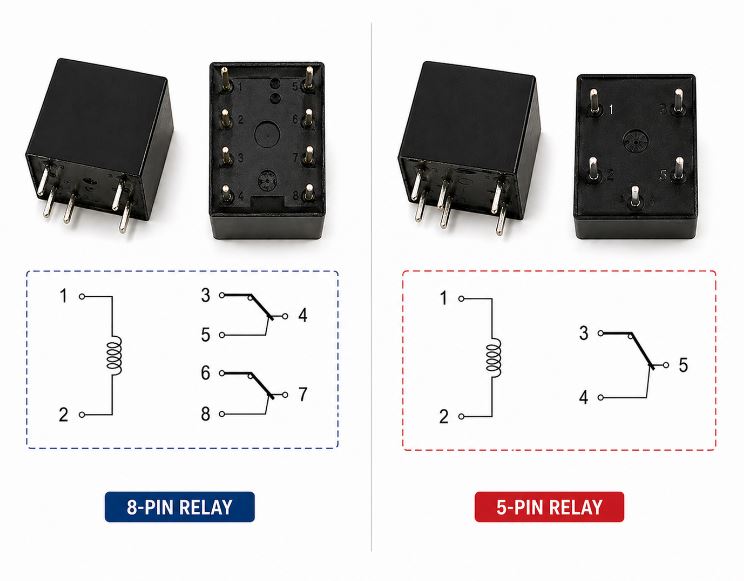

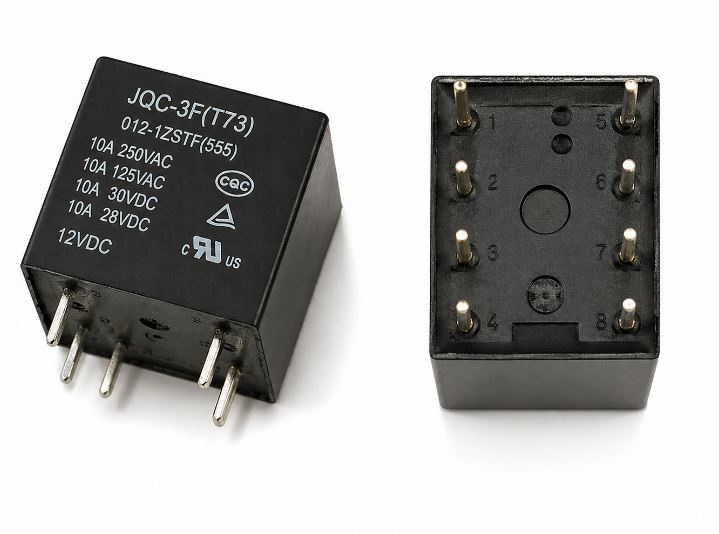

Relais à 8 broches : exemple de câblage, types et utilisations

Questions fréquemment posées [FAQ]

1. Comment puis-je choisir la valeur nominale de contact correcte pour un relais à 8 broches en fonction de ma charge ?

Pour choisir le bon calibre de contact de relais à 8 broches, calculez la valeur réelle courant de votre charge et sélectionnez un relais avec au moins 20 à 30 % de plus capacité.Pour les charges inductives comme les moteurs, tenez toujours compte des surtensions courant, qui peut être plusieurs fois supérieur au courant de fonctionnement normal courant.

2. Pourquoi mon relais à 8 broches fonctionne-t-il lors des tests mais échoue-t-il dans des conditions de charge réelles ?

Cela se produit généralement lorsque le relais est testé sans charge ou avec un petite charge.Dans des conditions réelles, des problèmes tels que la chute de tension, Un courant nominal insuffisant ou un arc de contact peut provoquer une panne.

3. Comment puis-je empêcher les arcs de contact dans un relais à 8 broches ?

Vous pouvez réduire les arcs électriques en utilisant des circuits amortisseurs, des diodes flyback (pour DC) ou circuits de suppression RC (pour les charges AC).Ceux-ci contribuent à protéger le contacts et prolonger la durée de vie du relais.

4. Quelle est la différence entre une charge résistive et inductive lors de la sélection d'un relais à 8 broches ?

Les charges résistives (comme les radiateurs) consomment un courant constant, tandis que les charges inductives Les charges (comme les moteurs) créent des pics de courant et de tension d'appel élevés.Ceci signifie qu'un relais à 8 broches doit avoir une valeur nominale plus élevée pour les charges inductives.

5. Quand dois-je utiliser un relais à 8 broches au lieu d'un contacteur dans la commande du moteur ?

Utilisez un relais à 8 broches pour les signaux de commande ou les petites charges, mais pour les plus grandes moteurs ou commutation à courant élevé, un contacteur est plus approprié en raison de sa durabilité et sa capacité de charge plus élevées.

6. Comment les facteurs environnementaux affectent-ils les performances d'un relais à 8 broches ?

La température, l'humidité et la poussière peuvent affecter les performances du relais en provoquant une corrosion des contacts, une rupture de l'isolation ou une surchauffe, notamment dans les environnements industriels.

7. Puis-je utiliser un relais à 8 broches pour la commutation continue dans les systèmes d'automatisation ?

Oui, mais des commutations fréquentes peuvent user les contacts plus rapidement.Pour commutation haute fréquence, envisagez des relais statiques (SSR) ou assurez-vous le relais est conçu pour un fonctionnement à cycle élevé.

8. Pourquoi mon relais à 8 broches surchauffe-t-il pendant le fonctionnement ?

La surchauffe est souvent causée par une surcharge, une mauvaise ventilation, tension de bobine incorrecte ou connexions desserrées, ce qui augmente la résistance et l'accumulation de chaleur.

9. Comment dépanner un relais à 8 broches qui clique mais ne commute pas correctement ?

Si le relais clique mais ne commute pas, le problème est probablement endommagé contacts, un câblage incorrect ou un courant de charge insuffisant.Tests la continuité entre COM et NO/NC peut confirmer le problème.

10. Quels sont les facteurs clés à prendre en compte lors du choix entre EMR et SSR pour ma candidature ?

Choisissez EMR pour une commutation économique et polyvalente, et choisissez SSR pour les applications à grande vitesse, silencieuses ou haute fréquence où l'usure mécanique est préoccupante.
