Convention de points dans les transformateurs pour une analyse précise des circuits

La convention de points dans les transformateurs est un moyen simple de comprendre comment la tension et le courant se comportent entre les bobines.Il aide à identifier la polarité, la phase et la direction du courant.En apprenant ce concept, vous pouvez facilement analyser les circuits, éviter les erreurs de connexion et garantir que les transformateurs fonctionnent correctement et en toute sécurité.

Catalogue

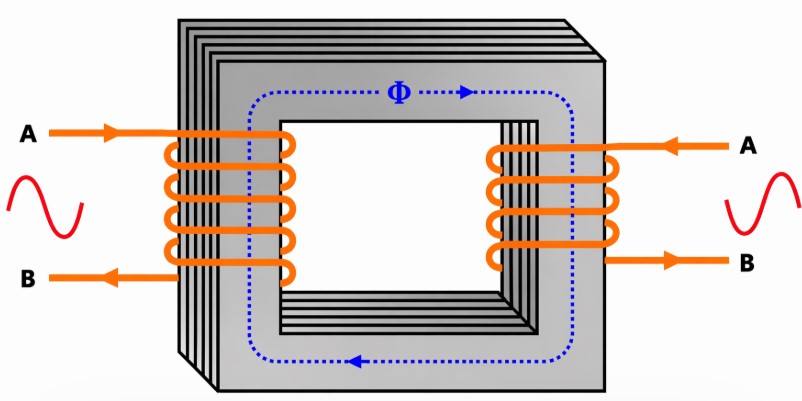

Figure 1. Convention de points dans les transformateurs

Qu'est-ce que la convention de points dans les transformateurs

Le convention de points dans les transformateurs, c'est un moyen de marquer les extrémités des bobines pour montrer leur polarité.Les points vous indiquent quelles extrémités des enroulements agissent de la même manière en même temps.Si le courant entre par l’extrémité pointillée d’une bobine, la tension dans l’autre bobine sera positive à son extrémité pointillée.Cela vous aide à comprendre facilement la relation entre la tension et le courant entre les deux enroulements.Le convention de points dans les transformateurs est un moyen de marquer les enroulements pour montrer leur polarité relative.

Chaque bobine a un point placé à une borne, et ces points indiquent quelles extrémités des enroulements ont la même polarité instantanée.En termes simples, si le courant pénètre dans la borne en pointillé d’un enroulement, la tension induite dans l’autre enroulement sera également positive à sa borne en pointillé.Cela signifie que les deux extrémités en pointillés se comportent de la même manière au même moment.

Exemple de convention de points de transformateur

1.Le courant entre dans l'extrémité pointillée

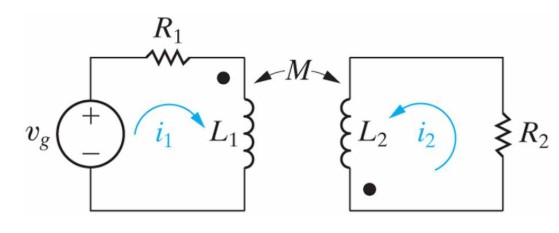

Figure 2. Le courant entre dans l'extrémité pointillée

Les deux bobines L₁ et L₂ qui sont couplés magnétiquement par inductance mutuelle M..Le circuit de gauche a une source de tension courant de conduite je₁, alors que le circuit droit a du courant je₂.Chaque bobine a un point, mais ils sont placés aux extrémités opposées.Cela signifie que les bobines ont une polarité opposée.Quand le courant entre L₁, cela crée un aimant champ qui induit une tension dans L₂.Parce que les points sont opposés, le la tension induite dans la deuxième bobine est inversée, donc l'effet est s'opposer, pas aider.

2.Le courant entre dans la fin sans point

Figure 3.Le courant entre dans la fin sans point

Si le courant pénètre dans l'extrémité non pointée de l'enroulement primaire, la tension induite dans le secondaire s'inverse.L'extrémité pointée du secondaire devient négative.→ La polarité entre les enroulements devient opposée.

3.Même polarité

Figure 4.Même polarité

Lorsque les deux enroulements suivent la règle des points, leurs extrémités pointillées augmentent et diminuent ensemble.→ Cela signifie qu'ils sont en phase et que les tensions s'ajoutent correctement dans les circuits.

4. Polarité opposée

Figure 5.Polarité opposée

Lorsque la direction actuelle ne suit pas la règle des points, une extrémité en pointillé est positive tandis que l’autre est négative.→ Cela signifie qu'ils sont déphasés et que les tensions peuvent s'annuler.La convention des points est utilisée pour déterminer la polarité de la tension et la direction du courant dans les circuits de transformateur.Il aide à connecter correctement les enroulements, évite les erreurs et garantit un fonctionnement correct lorsque les transformateurs sont utilisés dans des circuits parallèles ou complexes.

Convention de points dans l'analyse de circuits

Figure 6. Convention Point dans Analyse Circuit

Dans l'analyse des circuits, la convention de points montre quelles bornes des bobines couplées ont la même polarité instantanée.Cela est important car cela vous indique si les tensions induites s'aident ou s'opposent, si deux enroulements sont en phase ou déphasés et si une connexion en série produit une addition ou une annulation de tension.Dans les circuits à transformateurs et à inductances couplées, ces marquages ​​ne sont pas seulement symboliques.Ils affectent directement les hypothèses de polarité, les relations de phase CA et le signe du terme de tension mutuelle dans les équations de circuit.

Bref Règles

• Si le courant entre par la borne pointillée d'un enroulement, la tension induite à la borne pointillée de l'autre enroulement est positive.

• Si deux enroulements sont connectés point à point, leurs tensions s'entraident.S'ils sont connectés point à point ou point à point dans le mauvais arrangement en série, les tensions peuvent s'opposer.

• Dans les équations à inductance couplée, les marquages ​​par points aident à déterminer si le terme mutuel est ajouté ou soustrait.

Connexions en série aidant ou en série opposées

Caractéristique	Série Aide à la connexion	Série Connexion opposée
Définition	Les tensions s'additionnent	Les tensions se soustraient les unes des autres
Méthode de connexion	Borne positive d'une source connecté au négatif du prochain	Positif connecté au positif (ou négatif à négatif)
Tension résultante	Tension totale = somme de toutes les sources tensions	Tension totale = différence entre les tensions
Sens de polarité	Les sources se soutiennent	Les sources s’opposent
Niveau de tension de sortie	Plus élevé que les sources individuelles	Inférieur à la source supérieure
Formule typique	( V{total} = V1 + V2 + ... )	( V{total} =
Cas d'utilisation	Lorsqu'une tension plus élevée est nécessaire	Lors du contrôle ou de la réduction tension
Exemple	Deux piles 6V → 12V au total	Deux piles 6V → 0V (si égales et s'opposant)
Effet sur le courant	Le même courant traverse tout sources	Le même courant circule, mais la tension réduit

Comment identifier les marquages par points sur les transformateurs ?

Conclusion

La convention de points est un outil important pour comprendre et travailler avec les circuits de transformateur.Il permet de garantir une polarité correcte, des connexions appropriées et une analyse précise.En suivant les marquages par points, vous pouvez éviter les erreurs, améliorer les performances du circuit et utiliser les transformateurs en toute sécurité dans différentes applications.
