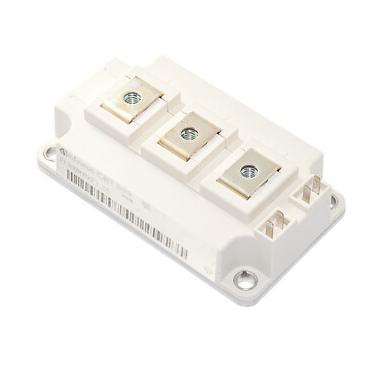

Présentation FF300R17KE3_S5

Le FF300R17KE3_S5 FF300R17KE3_S5 INFINEON IGBT Modules In Stock: 5200 pcs De Infineon est un module de puissance IGBT à double performance haute performance conçu pour exiger des applications industrielles et énergétiques.Construit avec la technologie TRENCHSTOP ™ IGBT3, il offre des performances de commutation efficaces et fiables.Avec une tension collector-émetteur de 1700 V et un courant de collecteur continu de 404 A à 25 ° C, ce module est idéal pour gérer des charges à haute tension et à courant élevé.

Il est disponible dans un ensemble robuste de 62 mm, garantissant la durabilité et une excellente gestion thermique même dans des conditions de fonctionnement difficiles.Les applications typiques comprennent les lecteurs moteurs industriels, les convertisseurs de puissance, les systèmes d'énergie renouvelable, les systèmes d'entraînement en service lourd et les unités UPS.En combinant l'efficacité, la robustesse et la facilité d'intégration, le FF300R17KE3_S5 offre une solution de confiance pour les ingénieurs et les industries à la recherche de performances à long terme et de rentabilité.

Si vous êtes intéressé à acheter le FF300R17KE3_S5, n'hésitez pas à nous contacter pour les prix et la disponibilité.

FF300R17KE3_S5 Fabricant

Le FF300R17KE3_S5 FF300R17KE3_S5 INFINEON IGBT Modules In Stock: 5200 pcs est fabriqué par Infineon Technologies, une principale société de semi-conducteurs allemandes connue dans le monde entier pour son innovation en électronique de puissance.Infineon est spécialisée dans le développement de composants de haute performance tels que les IGBT, les MOSFET et les modules de puissance qui soutiennent une conversion d'énergie efficace et un fonctionnement fiable dans les applications industrielles, automobiles et renouvelables.Avec des décennies d'expertise, Infineon a constitué une forte réputation de qualité, de durabilité et de conception avancée de semi-conducteurs, faisant du FF300R17KE3_S5 un choix de confiance pour des solutions de commutation haute puissance.

Fonctionnalités FF300R17KE3_S5

• Évaluation haute tension (1700 V)

Ce module peut résister à 1700 volts à travers le collecteur et l'émetteur, ce qui le rend adapté à des systèmes industriels et énergétiques de haute puissance qui nécessitent une forte isolation et une fiabilité sous contrainte électrique lourde.

• Capacité de courant élevée (jusqu'à 404 a)

Il prend en charge un courant de collecteur continu jusqu'à 404 ampères à 25 ° C, ce qui lui permet de gérer de grandes charges telles que les moteurs industriels, les convertisseurs et les systèmes UPS avec efficacité.

• Technologie Trench / FieldStop IGBT3

Construit sur la conception avancée de la tranchée et du terrain avancé d'Infineon, il assure de faibles pertes de conduction et de commutation, permettant une efficacité plus élevée et une consommation d'énergie réduite dans des applications exigeantes.

• Tension de saturation basse (~ 2 V typique)

En maintenant une baisse de tension inférieure pendant la conduction, l'appareil minimise la perte d'énergie et la génération de chaleur, ce qui améliore directement l'efficacité du système.

• Performances de commutation rapide

Avec des temps d'activation et d'arrêt rapides, le module garantit une opération efficace à grande vitesse.Cela le rend bien adapté aux applications nécessitant une commutation fréquente, telles que les lecteurs de moteur et les onduleurs.

• Dissipation élevée de puissance (1450 W)

Le module peut gérer une puissance thermique importante, ce qui lui permet de maintenir des performances stables dans des applications lourdes sans surchauffe.

• Résistance thermique efficace

Ses faibles valeurs de résistance thermique de la jonction à cas à cas et de la casse à la casse assurent un transfert de chaleur efficace, soutenant un fonctionnement continu dans des conditions difficiles.

• Large plage de températures de fonctionnement (–40 ° C à +125 ° C)

Le module reste fiable à la fois à l'extrême froid et à la chaleur élevée, fournissant une polyvalence à utiliser dans différents environnements et climats.

• Isolement et sécurité robustes

Avec une résistance diélectrique d'environ 3,4 kV et de larges distances de chair de poule et de dégagement, il offre une forte isolation électrique, améliorant la sécurité et la fiabilité.

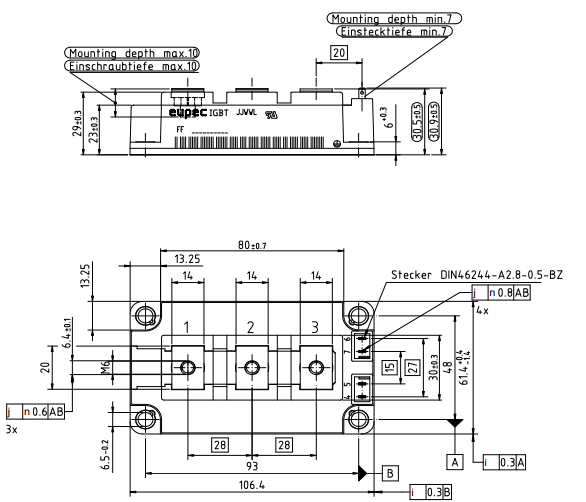

• Ensemble compact et durable (conception de 62 mm, ~ 340 g)

Son boîtier standardisé de 62 mm simplifie l'intégration dans les conceptions existantes, tandis que la construction robuste assure une longue durée de vie sous contrainte mécanique et thermique.

FF300R17KE3_S5 Notes maximales absolues

Applications FF300R17KE3_S5

• Drives moteurs industriels -Le module est largement utilisé dans les systèmes de contrôle des moteurs pour les usines et l'automatisation.Son courant élevé et sa manipulation de tension le rendent idéal pour conduire de grands moteurs avec efficacité et précision, garantissant un fonctionnement en douceur et un contrôle de couple fiable.

• Systèmes d'énergie renouvelable -Dans les onduleurs solaires et les convertisseurs d'éoliennes, ce module joue un rôle vital dans la conversion de CC en puissance AC efficacement.Sa conception robuste prend en charge un fonctionnement continu sous les charges fluctuantes, contribuant à une production énergétique stable et durable.

• Alimentation d'alimentation sans interruption (UPS) -Le module assure une commutation fiable dans les unités UPS, offrant une puissance de sauvegarde stable pendant les pannes.Sa commutation rapide et sa grande efficacité aident à maintenir un flux d'énergie constant et à réduire les pertes de puissance dans les systèmes critiques.

• Convertisseurs de puissance industriels -Il convient aux convertisseurs de haute puissance utilisés dans l'automatisation, l'équipement lourd et la distribution d'énergie.L'efficacité du module et la robustesse thermique le rendent fiable pour les opérations continues à charge élevée.

• Systèmes d'entraînement robustes -Conçu pour des environnements exigeants, le module peut gérer la contrainte des grands systèmes d'entraînement utilisés dans le transport, l'exploitation minière et d'autres industries où une conversion de haute puissance et une durabilité robuste sont essentielles.

FF300R17KE3_S5 Courbes de performance

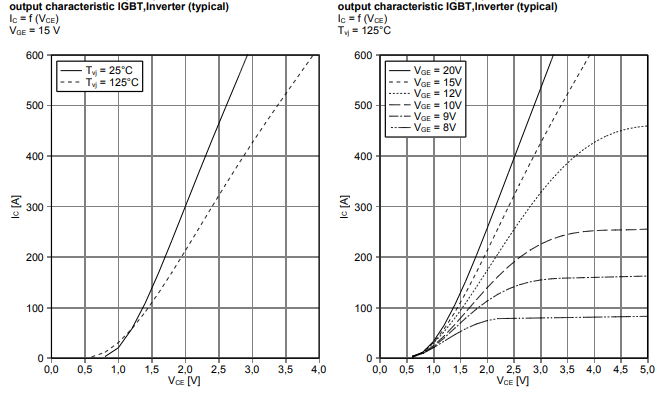

Dans le premier graphique, Le courant est comparé à la tension à travers les deux températures AT, 25 ° C et 125 ° C.À la température inférieure, l'appareil peut transporter plus de courant pour la même tension.Lorsque la température est plus élevée, le courant est réduit, montrant que la chaleur affecte les performances.

Dans le deuxième graphique, le courant est indiqué à différentes tensions de grille tandis que la température est fixée à 125 ° C.Des tensions de porte plus élevées font que l'appareil transporte plus de courant avec moins de résistance, ce qui signifie une meilleure efficacité.Les tensions de grille inférieures permettent à moins de courant de s'écouler et nécessitent plus de tension à travers le dispositif.Cela montre que la tension de porte contrôle fortement la fonctionnalité de l'IGBT.

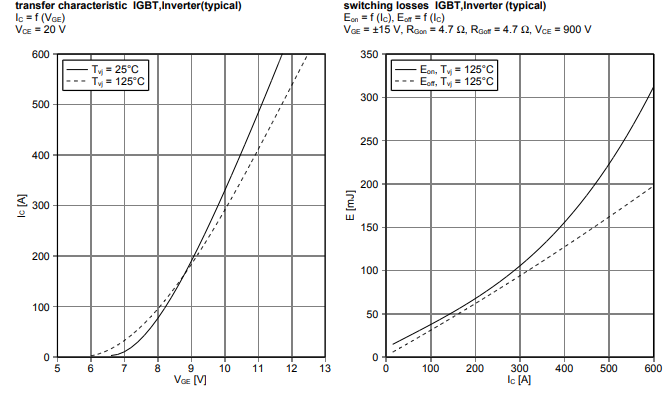

Dans le premier graphique, le courant du collecteur augmente à mesure que la tension de l'atelier augmente.À 25 ° C, le dispositif effectue plus de courant par rapport à 125 ° C pour la même tension de porte.Cela signifie que le module fonctionne mieux à des températures plus basses, tandis que des températures plus élevées réduisent sa capacité actuelle.

Le deuxième graphique Affiche les pertes de commutation, qui sont l'énergie utilisée lorsque l'appareil s'allume et s'éteint.À mesure que le courant augmente, ces pertes deviennent également plus élevées.Les pertes d'activation et de désactivation s'ajoutent à la chaleur totale de l'appareil, elles doivent donc être gérées pour maintenir le module efficace et fiable.

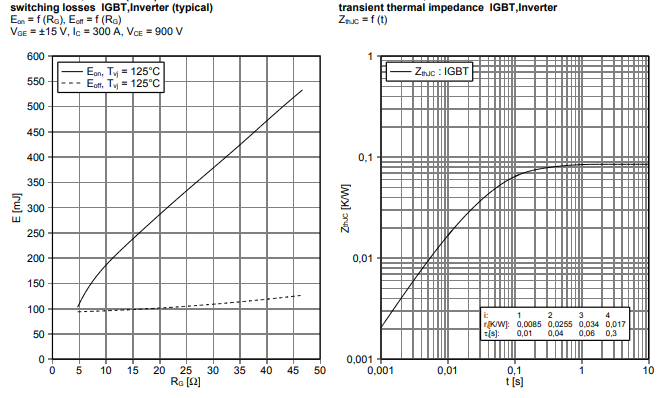

Dans le premier graphique , les pertes de commutation sont comparées à différentes résistances de grille à 125 ° C.À mesure que la résistance augmente, les pertes d'activation augmentent rapidement, tandis que les pertes de désactivation augmentent légèrement.Cela signifie que la résistance à la porte plus élevée rend le périphérique moins efficace pendant la mise en œuvre.

Le deuxième graphique montre l'impédance thermique transitoire, qui explique comment l'appareil gère la chaleur au fil du temps.Pendant de courtes périodes, l'impédance est faible, donc le module peut prendre des rafales de courte puissance.Sur des périodes plus longues, l'impédance augmente, donc un bon refroidissement est nécessaire pour assurer la sécurité et la fiabilité de l'appareil.

Diagramme de circuit FF300R17KE3_S5

Le diagramme de circuit du module IGBT FF300R17KE3_S5 FF300R17KE3_S5 INFINEON IGBT Modules In Stock: 5200 pcs montre sa structure et ses connexions internes.Il se compose de deux commutateurs IGBT disposés dans une configuration de demi-pont.Chaque IGBT a une diode anti-parallèle connectée à travers elle, ce qui permet au courant de s'écouler dans les deux directions et prend en charge les charges inductives.Cette configuration rend le module adapté aux applications d'onduleur, où le changement entre des chemins de courant positifs et négatifs est nécessaire.

Les bornes sont clairement marquées pour indiquer les connexions de porte, d'émetteur et de collection.Cette conception assure un contrôle de puissance efficace, un nombre réduit de composants et un fonctionnement fiable dans les circuits de haute puissance tels que les entraînements moteurs, les convertisseurs et les onduleurs industriels.

FF300r17ke3_s5

FF300R17KE3_S5 Avantage et désavantage

FF300R17KE3_S5 Problèmes et solutions courantes

• Commutation erratique ou fusibles soufflés -Le module peut ne pas changer correctement ou rester coincé dans la conduction, entraînant des fusibles soufflés ou des déplacements de conduite.Cela peut être résolu en effectuant des diagnostics détaillés tels que les contrôles d'oscilloscope, en inspectant les shorts et en renforçant les circuits de protection pour assurer un fonctionnement stable.

• Surchauffe -L'accumulation de chaleur excessive peut accélérer l'usure et entraîner une dégradation thermique.Pour éviter cela, le module doit être associé à des solutions de refroidissement efficaces telles que les dissipateurs thermiques ou le refroidissement liquide, soutenus par la gestion du flux d'air, la surveillance de la température et la protection de coupure thermique.

• Pics de tension et contrainte électrique -La surtension transitoire ou la surintensité peut provoquer une rupture catastrophique à l'intérieur de l'appareil.La solution consiste à ajouter des éléments de protection tels que des circuits de snobber, des mouvements ou des diodes TVS, ainsi que des fusibles à action rapide et une mise à la terre appropriée pour supprimer les pointes nocives.

• Fatigue mécanique et thermique -Le cycle thermique répété, les vibrations ou la pression de montage inégale peuvent provoquer des fissures de soudure, un décollage de fil ou un délaminage à l'intérieur du module.L'utilisation du couple de montage uniforme, de l'amortissement des vibrations et de la limitation des fluctuations de la température aide à prolonger la durée de vie.

• Usure et dégradation liée à l'âge - Au fil du temps, l'usure interne telle que la fatigue des soudures ou la dégradation diélectrique peut réduire l'efficacité du module.La surveillance des changements dans les paramètres tels que la tension de saturation et la planification des remplacements préventifs avec maintenance basée sur la condition garantit la fiabilité.

• Drive de porte inapproprié -Des tensions de porte, des oscillations ou un courant d'entraînement insuffisant peuvent entraîner des pertes de commutation et une contrainte de dispositif.La solution consiste à utiliser un pilote de porte robuste avec des niveaux de tension appropriés, des réseaux d'amortissement et une conception de signal propre.

• Fil de liaison et défaillances de la couche de soudure -L'inadéquation thermique et le vélo répété peuvent provoquer la dégradation des fils de liaison ou des couches de soudure.La surveillance en temps réel de la santé des dispositifs, telle que le suivi de la transconductance, permet une détection et un remplacement précoces avant la défaillance totale.

Alternatives FF300R17KE3_S5

FF300R17KE4 FF300R17KE4 Infineon IGBT Modules In Stock: 481 pcs

FS300R17KE3 FS300R17KE3 INFINEON IGBT Modules In Stock: 17100 pcs

Fd600r17ke3_b2

AMFF300R17KE3

FF300R17KE3_S5 et FF300R17KE44

Fonctionnalité	FF300R17KE3_S5 FF300R17KE3_S5 INFINEON IGBT Modules In Stock: 5200 pcs (TRENCHSTOP IGBT3)	FF300R17KE4 FF300R17KE4 Infineon IGBT Modules In Stock: 481 pcs (TRENCHSTOP IGBT4)
Série / technologie	TRENCHSTOP IGBT3 - Série E3	TRENCHSTOP IGBT4 - Série E4
Configuration	Double demi-pont	Double demi-pont
Tension collectionneur-émetteur	1700 V	1700 V
Courant de collecteur nominal	300 A (max 404 A à 25 ° C)	300 A continu, jusqu'à 440 A à 25 ° C
Dissipation de puissance	1,45 kW	1,8 kW
Plage de température de fonctionnement	–40 ° C à +125 ° C	–40 ° C à +150 ° C
Résistance thermique	RTHJC ≈ 0,085 K / W;Rthch ≈ 0,033 k / w	RTHJC ≈ 0,083 K / W;Rthch ≈ 0,033 k / w
Tension de saturation (VCESAT)	~ 2,0 V typique	~ 1,95 V typique
Commutation d'énergie	Affichage ≈ 105 MJ, éteinte ≈ 94 MJ	Affichage ≈ 63 MJ, désactivation ≈ 55 MJ
Taille et poids du module	Package 62 mm;106 × 61 × 30 mm;~ 340 g	Même dimensions;~ 340 g
Isolation et sécurité	Isolation standard, tension de test RMS de 3,4 kV	Isolation améliorée, 4 kV Isolement RMS, plus élevé Freepage et autorisation
Tension de l'atelier	± 20 V	± 20 V

Conclusion

L'Infineon FF300R17KE3_S5 FF300R17KE3_S5 INFINEON IGBT Modules In Stock: 5200 pcs se distingue comme un choix fiable pour les industries nécessitant des performances de commutation stables et haute puissance.Son large éventail de fonctionnalités, ses mesures de sécurité éprouvées et son adaptabilité à plusieurs applications mettent en évidence son rôle en tant que composant de confiance dans l'électronique de puissance moderne.Bien que la gestion thermique soigneuse et les techniques de conduite appropriées soient essentielles pour maximiser la durée de vie, ses avantages en efficacité et en fiabilité en font un investissement précieux.Pour ceux qui cherchent à mettre en œuvre une solution d'énergie durable et efficace, le FF300R17KE3_S5 offre un excellent équilibre entre les performances et la praticité.
