Boucle à verrouillage de phase (PLL) expliquée : comment cela fonctionne, types et différences clés

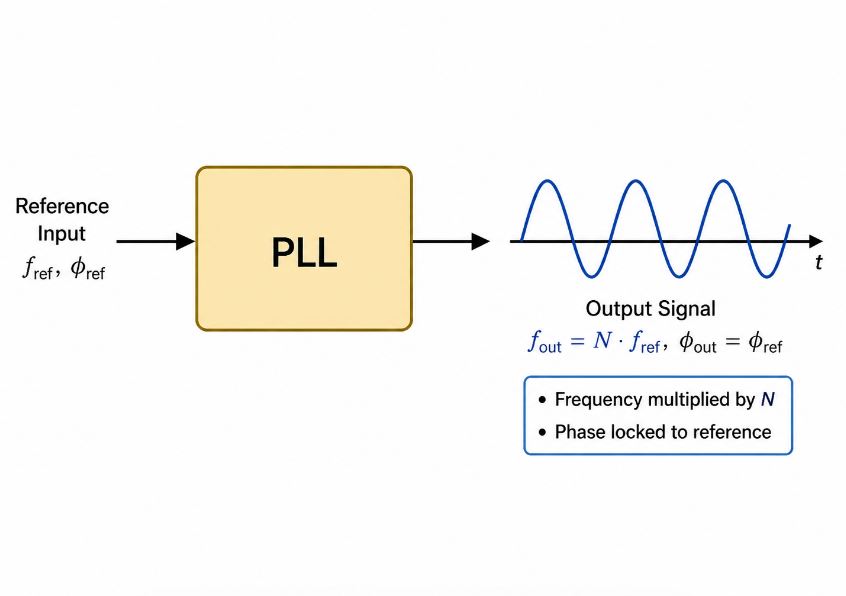

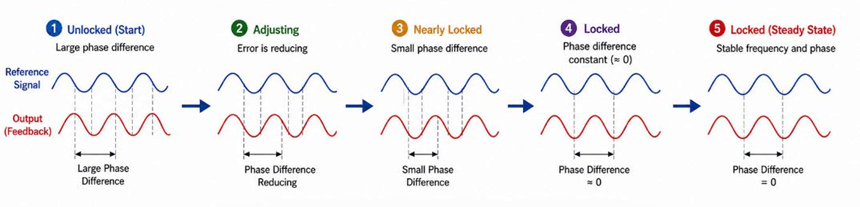

Le processus de verrouillage PLL est la procédure de réglage étape par étape qui permet à une boucle à verrouillage de phase (PLL) de synchroniser son signal de sortie avec un signal d'entrée de référence.Au cours de ce processus, la PLL compare en permanence la différence de phase entre le signal de référence et le signal de retour de la sortie du VCO.La boucle corrige ensuite automatiquement les erreurs de fréquence et de phase jusqu'à ce que les deux signaux soient alignés et stables.

• État déverrouillé (Démarrer) - Au début, le signal de sortie PLL n'est pas synchronisé avec le signal de référence.La différence de phase et de fréquence entre les deux signaux est grande, de sorte que le détecteur de phase génère un signal d'erreur important.Cela indique à la PLL que la fréquence du VCO doit être corrigée.

• Étape de réglage - Le signal d'erreur traverse le filtre de boucle et modifie la tension de commande envoyée au VCO.Le VCO ajuste ensuite sa fréquence de sortie pour se rapprocher de la fréquence de référence.Au fur et à mesure que la correction se poursuit, la différence de phase diminue progressivement.

• Scène presque verrouillée - A ce stade, la fréquence de sortie PLL est déjà proche du signal de référence.Le détecteur de phase ne produit désormais qu'un petit signal de correction car le décalage temporel a été considérablement réduit.De petits ajustements continuent d’améliorer la synchronisation.

• État verrouillé - Une fois que la différence de phase devient presque nulle, la PLL atteint la condition de verrouillage.Le signal de sortie et le signal de référence fonctionnent désormais à la même fréquence et maintiennent une relation de phase stable.

• Fonctionnement verrouillé en régime permanent - Après le verrouillage, la PLL surveille en permanence le signal de retour et corrige automatiquement les petites erreurs de synchronisation causées par le bruit, les changements de température ou les perturbations du signal.Cela permet à la PLL de maintenir une sortie synchronisée stable dans le temps.

Types de PLL : analogique, numérique, fractionnaire-N, entier-N

1. PLL analogique

Une PLL analogique est un type traditionnel de boucle à verrouillage de phase construite principalement avec des composants analogiques tels qu'un détecteur de phase, un filtre de boucle et un oscillateur contrôlé en tension (VCO).Il fonctionne en comparant la phase du signal d'entrée avec le signal de retour du VCO.S'il y a une différence, la PLL génère une tension d'erreur qui ajuste la fréquence du VCO jusqu'à ce que les deux signaux soient synchronisés.Les PLL analogiques sont couramment utilisées dans les radios FM, les systèmes de communication analogiques et les circuits de démodulation de signaux, car elles peuvent suivre en douceur les signaux analogiques continus.

2. PLL numérique

Une PLL numérique utilise des circuits numériques pour contrôler le processus de synchronisation au lieu de s'appuyer entièrement sur des composants analogiques.Il compare les signaux de synchronisation numériques et ajuste électroniquement l'horloge de sortie pour qu'elle corresponde au signal de référence.Les PLL numériques sont couramment utilisées dans les microprocesseurs, les systèmes de communication numériques et les circuits de récupération d'horloge, car elles offrent une meilleure intégration avec l'électronique numérique et une stabilité améliorée dans les systèmes à grande vitesse.

3. PLL entièrement numérique (ADPLL)

Une PLL entièrement numérique remplace presque tous les blocs analogiques par des circuits logiques numériques et des algorithmes de contrôle numériques.Au lieu d'utiliser un VCO et un filtre analogiques, le système utilise des oscillateurs à commande numérique et des blocs de traitement numérique pour générer la synchronisation.Les ADPLL sont largement utilisées dans les puces CMOS modernes, les dispositifs sans fil et les circuits intégrés basse consommation, car elles sont plus faciles à intégrer dans les processus de semi-conducteurs numériques et peuvent réduire la consommation d'énergie.

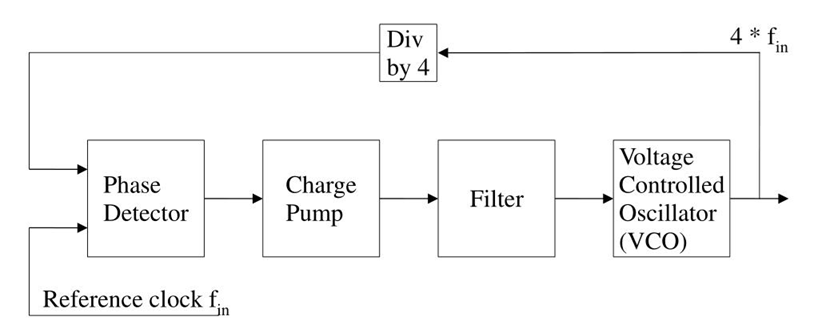

4. PLL de pompe de charge

Une PLL à pompe de charge est l'une des architectures PLL les plus couramment utilisées dans l'électronique moderne.Il utilise un détecteur phase-fréquence et une pompe de charge pour générer des courants de correction basés sur les différences de phase entre les signaux d'entrée et de rétroaction.Ces courants traversent un filtre en boucle pour créer une tension de commande pour le VCO.Le VCO ajuste ensuite sa fréquence jusqu'à ce que la PLL atteigne le verrouillage.Les PLL à pompe de charge sont populaires dans les synthétiseurs RF, les générateurs d'horloge et les systèmes de communication car elles offrent un contrôle de fréquence précis et des performances de verrouillage rapides.

5. PLL entier-N

Une PLL Integer-N utilise un diviseur de fréquence avec des valeurs de division en nombres entiers.La PLL multiplie la fréquence de référence par un rapport entier pour générer la fréquence de sortie souhaitée.Par exemple, une valeur de diviseur de 4 produit une fréquence de sortie quatre fois supérieure au signal de référence.Les PLL Integer-N sont plus simples et plus faciles à concevoir, ce qui les rend courantes dans la génération d'horloge et les systèmes RF de base, bien que la taille de leur pas de fréquence soit limitée.

6. PLL fractionnaire-N

Une PLL Fractional-N améliore la flexibilité de fréquence en autorisant des valeurs de diviseur fractionnaires au lieu de uniquement des nombres entiers.Cela permet à la PLL de générer des fréquences de sortie avec des pas de réglage beaucoup plus petits et une résolution plus élevée.Il fonctionne en basculant rapidement entre différentes valeurs de diviseur pour obtenir un rapport fractionnaire moyen.Les PLL fractionnaires N sont largement utilisées dans les communications sans fil, les émetteurs-récepteurs RF et les synthétiseurs de fréquence, car elles prennent en charge un réglage précis de la fréquence dans les systèmes modernes à grande vitesse.

7. Logiciel PLL

Une PLL logicielle effectue la synchronisation à l'aide d'algorithmes logiciels au lieu de circuits PLL matériels dédiés.Le système mesure en permanence les différences de phase ou de fréquence et ajuste la synchronisation grâce au traitement numérique.Les PLL logicielles sont souvent utilisées dans les systèmes radio, de commande de moteur, de synchronisation de réseau et audio définis par logiciel, car elles offrent un contrôle flexible du signal sans nécessiter de matériel PLL complexe.

8. PLL optique

Une PLL optique est conçue pour les systèmes de communication optique où les signaux lumineux doivent rester synchronisés.Il fonctionne de manière similaire à une PLL électronique mais contrôle la phase et la fréquence des porteurs optiques au lieu des signaux électriques.Les PLL optiques sont couramment utilisées dans les communications par fibre optique, les récepteurs optiques cohérents et les systèmes photoniques où une synchronisation précise des signaux optiques est nécessaire pour la transmission de données à grande vitesse.

PLL vs Crystal Oscillator vs DDS (différences clés)

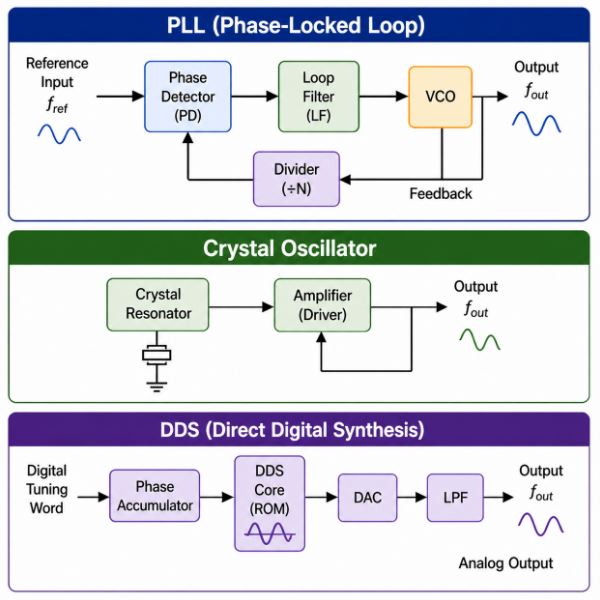

Figure 3 : PLL, oscillateur à cristal et DDS

Caractéristique	Verrouillage de phase Boucle	Cristal Oscillateur	Direct Synthèse numérique
Objectif principal	Fréquence synthèse et synchronisation du signal	Générer fortement horloge de référence stable	Générer fréquences et formes d'onde contrôlées numériquement
Travail principal Principe	Utilise les commentaires boucle pour verrouiller la phase/fréquence de sortie sur le signal de référence	Utilise du quartz résonance cristalline pour une oscillation stable	Utilise le numérique accumulation de phase et génération de forme d'onde DAC
Blocs principaux	Détecteur de phase, filtre de boucle, VCO, diviseur	Cristal résonateur et amplificateur	Phase accumulateur, table de recherche ROM, DAC, filtre passe-bas
Fréquence Stabilité	Élevé, cela dépend de source de référence	Très élevé stabilité et faible dérive	Haut numérique précision de la fréquence
Fréquence Flexibilité	Très flexible	Limité fixe fréquence	Extrêmement flexible et programmable
Fréquence Multiplication	Oui	Pas de direct multiplication	Numérique génération de fréquence à la place
Fréquence de sortie Gamme	Hz à plusieurs GHz	kHz en centaines de MHz	Hz en centaines de MHz ou GHz (avec étages RF)
Verrouillage Mécanisme	Oui, se verrouille sur signal de référence	Aucun retour verrouillage	Pas de verrouillage de phase boucle de rétroaction
Bruit de phase	Modéré à faible selon la conception	Phase très basse bruit	Plus faux bruit que l'oscillateur à cristal
Gigue Performances	Bon dans PLL de haute qualité	Excellente basse gigue	Modéré
Vitesse de commutation	Modéré	Lent/fixe fréquence	Extrêmement rapide commutation de fréquence
Fréquence Résolution	Cela dépend diviseur et horloge de référence	Fréquence fixe	Très bien résolution de fréquence
Forme d'onde Génération	Principalement synthèse horloge/fréquence	Horloge stable seulement	Peut générer Formes d'onde sinusoïdales, carrées, triangulaires et arbitraires
Analogique ou Numérique	Analogique, numérique, ou signal mixte	Surtout analogique résonance	Surtout numérique
Puissance Consommation	Modéré	Très faible	Modéré à élevé
Complexité	Moyen à élevé	Simple	Haut numérique complexité du traitement
Commun Applications	synthétiseurs RF, Processeurs, communication sans fil, récupération d'horloge	Microcontrôleurs, montres, horloges, circuits de chronométrage	Signal générateurs, radar, radio définie par logiciel, générateurs de formes d'onde
Principal avantage	Fréquence synchronisation et multiplication	Chronométrage le plus élevé stabilité	Précis et contrôle de fréquence programmable
Principale limite	Bruit de phase et problèmes de stabilité de boucle	Limité flexibilité de fréquence	Éperons et DAC bruit
Exemple Technologies	émetteurs-récepteurs RF, Générateurs d'horloge PLL	Chronométrage du quartz modules	Synthétiseur DDS CI comme AD9833 et AD9954

Explication de la plage de verrouillage et de la plage de capture

Portée de capture est la plage de fréquences dans laquelle la PLL peut d'abord détecter et se verrouiller sur un signal d'entrée.Si la fréquence d'entrée est en dehors de cette plage, la PLL risque de ne pas être en mesure de trouver le signal et de démarrer la synchronisation.

Plage de verrouillage est la plage de fréquences dans laquelle la PLL peut rester synchronisée après son verrouillage.Cette plage est généralement plus large que la plage de capture car il est plus facile pour une PLL de continuer à suivre un signal plutôt que de s'y verrouiller pour la première fois.

En termes simples, la plage de capture signifie que la PLL peut trouver le signal, tandis que la plage de verrouillage signifie que la PLL peut rester connectée au signal.Cette section est utile car elle explique les limites réelles du fonctionnement de la PLL dans les systèmes de communication, les circuits RF et les conceptions de récupération d'horloge.

Pourquoi les circuits PLL ne parviennent pas à se verrouiller

Les circuits PLL peuvent ne pas se verrouiller lorsque le signal de sortie ne peut pas se synchroniser correctement avec le signal de référence.Cela se produit généralement lorsque la PLL ne peut pas corriger la différence de phase ou de fréquence entre le signal d'entrée et la sortie du VCO.En conséquence, la PLL reste instable, ajuste continuellement sa fréquence ou perd complètement la synchronisation.

Conception incorrecte du filtre de boucle - Si les composants du filtre de boucle ou la bande passante ne sont pas conçus correctement, la PLL peut devenir instable ou répondre trop lentement pendant la synchronisation.Cela peut empêcher la PLL d'atteindre la condition de verrouillage.

Gamme de fréquences VCO limitée - L'oscillateur contrôlé en tension (VCO) doit être capable de s'accorder sur la plage de fréquences requise.Si la fréquence de référence est en dehors de la plage de réglage du VCO, la PLL ne peut pas se synchroniser correctement.

Signal d'entrée faible ou bruyant - Un bruit électrique excessif, une distorsion du signal ou des horloges de référence instables peuvent interférer avec la détection de phase.Cela provoque des signaux d'erreur incorrects et un comportement de verrouillage instable.

Rapport de division incorrect - Des réglages incorrects du diviseur dans les systèmes PLL Integer-N ou Fractional-N peuvent entraîner une disparité de la fréquence de retour avec le signal de référence, empêchant ainsi la synchronisation.

Bruit de l'alimentation - Des sources d'alimentation instables ou des ondulations de tension peuvent perturber les blocs PLL sensibles tels que le VCO et le détecteur de phase, provoquant une instabilité de fréquence ou une perte de verrouillage.

Problèmes de disposition des PCB et de mise à la terre - Une mauvaise disposition du PCB, une mise à la terre inappropriée ou des interférences de signal peuvent introduire du bruit indésirable dans la boucle PLL, réduisant ainsi la précision de la synchronisation.

Fréquence d'entrée en dehors de la plage de capture - Si la fréquence du signal entrant est trop éloignée de la plage de fonctionnement de la PLL, la PLL risque de ne pas être en mesure de détecter et de se verrouiller initialement sur le signal.

Bruit de phase ou gigue excessif - Des niveaux de bruit élevés à l’intérieur du système peuvent perturber continuellement la synchronisation, rendant ainsi un verrouillage stable difficile à maintenir.

Variations de température et de composants - Les changements de température et les tolérances des composants peuvent modifier les paramètres de fonctionnement de la PLL, affectant ainsi la stabilité et les performances du verrouillage.

Oscillateur de référence instable - Si l'horloge de référence elle-même est instable, la PLL ne peut pas générer un signal de sortie synchronisé stable.

Bruit de phase, gigue et stabilité dans les systèmes PLL

Paramètre	Descriptif	Impact
Bruit de phase	Petite phase fluctuations	Réduit clarté du signal
Gigue	Calendrier variante	Données sur les causes erreurs
Stabilité	Capacité à reste verrouillé	Assure fonctionnement fiable

Où PLL est utilisé dans des applications réelles

PLL dans les microprocesseurs et les processeurs

Les processeurs modernes utilisent des PLL pour générer les horloges internes à grande vitesse nécessaires au fonctionnement du processeur.Un oscillateur à cristal peut fournir une horloge de référence basse fréquence telle que 25 MHz ou 100 MHz, mais le cœur du processeur peut avoir besoin de vitesses d'horloge de l'ordre du GHz.La PLL multiplie la fréquence de référence et génère des horloges synchronisées à grande vitesse pour le CPU, le contrôleur de mémoire, le cache, le GPU et les bus périphériques.

Les PLL sont également importantes dans les processeurs multicœurs car tous les cœurs doivent rester synchronisés pour éviter les erreurs de synchronisation et les transferts de données instables.Dans les systèmes prenant en charge la mise à l'échelle dynamique de la fréquence, la PLL peut modifier automatiquement la fréquence d'horloge pour réduire la consommation d'énergie ou augmenter les performances en fonction de la charge de travail.Les PLL sont largement utilisées dans les processeurs Intel, AMD, ARM, Apple et les systèmes FPGA haute vitesse.

PLL en communication RF et sans fil

Dans les systèmes de communication RF, les PLL sont principalement utilisées pour la génération de porteuses et la synthèse de fréquence.Les systèmes sans fil tels que le Wi-Fi, le Bluetooth, la 4G, la 5G, le GPS et les émetteurs-récepteurs radio nécessitent des fréquences RF très précises pour la transmission et la réception du signal.La PLL génère ces fréquences en verrouillant un VCO sur une horloge de référence stable.

Par exemple, dans un émetteur-récepteur RF de smartphone, la PLL génère des fréquences d'oscillateur local utilisées pour la conversion ascendante et descendante lors de la communication sans fil.Les PLL fractionnaires N sont couramment utilisées car elles permettent un réglage très fin de la fréquence sur plusieurs canaux de communication.Les circuits intégrés de synthétiseur RF tels que l'ADF4351, le LMX2594 et le MAX2871 utilisent des architectures PLL pour la génération de fréquences à large bande.

PLL dans la récupération de données d'horloge (CDR)

Les systèmes de communication série à haut débit transmettent souvent des données sans ligne d'horloge séparée, de sorte que le récepteur doit récupérer les informations de synchronisation directement à partir du flux de données entrant.Les circuits de récupération de données d'horloge (CDR) basés sur PLL résolvent ce problème en extrayant l'horloge intégrée du signal reçu et en synchronisant la synchronisation du récepteur avec l'émetteur.

Les PLL sont largement utilisées dans les liaisons de communication PCIe, USB, Ethernet, SATA, HDMI et optiques.Par exemple, les systèmes PCIe Gen4 et Gen5 fonctionnent à des débits de données extrêmement élevés, où même de petites erreurs de synchronisation peuvent corrompre les données.La PLL ajuste en permanence sa phase et sa fréquence d'horloge pour suivre les variations du signal et maintenir un échantillonnage précis des données.

PLL dans les systèmes GPS et satellite

Les récepteurs GPS utilisent des PLL pour suivre les signaux satellites faibles et maintenir la synchronisation pendant le traitement du signal.Étant donné que les signaux GPS parcourent de longues distances à travers l’atmosphère, ils peuvent subir un décalage Doppler, du bruit et des variations temporelles.La PLL aide à stabiliser la fréquence porteuse reçue et permet au récepteur de décoder avec précision les données de navigation.

Dans les systèmes de communication par satellite, les PLL sont utilisées dans les synthétiseurs RF, les transpondeurs et les systèmes de suivi pour maintenir une génération de porteuses et une synchronisation de fréquence stables.Les PLL à faible bruit de phase sont particulièrement importantes car l'instabilité temporelle peut réduire la qualité du signal et la précision de la communication.

PLL dans les systèmes radar

Les systèmes radar utilisent des PLL pour générer des fréquences micro-ondes stables pour la transmission du signal et la détection de cibles.Dans les systèmes radar à réseau phasé et radar FMCW, la PLL contrôle des balayages de fréquence précis et maintient la synchronisation entre les signaux transmis et reçus.

Par exemple, les systèmes radar automobiles fonctionnant à 24 GHz ou 77 GHz utilisent des synthétiseurs PLL pour générer des signaux RF hautement stables pour la détection d'objets, la mesure de la vitesse et l'évitement des collisions.Toute instabilité de fréquence ou bruit de phase excessif peut réduire la résolution du radar et la précision de la cible.

PLL en synchronisation audio et vidéo

Les systèmes audio et vidéo utilisent des PLL pour maintenir la synchronisation entre plusieurs signaux numériques.Dans les téléviseurs numériques, les processeurs vidéo, les systèmes HDMI et les interfaces audio, les PLL récupèrent les horloges et empêchent les décalages temporels entre les flux de données transmis et reçus.

Par exemple, les récepteurs HDMI utilisent des PLL pour récupérer les horloges série haute vitesse des signaux vidéo entrants.Dans les systèmes DAC audio, les PLL aident à réduire la gigue et à maintenir des taux d'échantillonnage audio précis, améliorant ainsi la qualité du son et réduisant la distorsion pendant la lecture.

PLL dans les systèmes de commande de moteur

Les systèmes de commande de moteur utilisent des PLL pour synchroniser la position, la vitesse et la fréquence de rotation du moteur.Dans les moteurs CC sans balais (BLDC), les servomoteurs et les entraînements de moteurs industriels, les PLL aident à suivre la position du rotor et à maintenir un contrôle de vitesse stable.

Les PLL sont également utilisées dans les systèmes de commande de moteur sans capteur, dans lesquels le contrôleur estime la position du rotor à l'aide de signaux de retour électriques au lieu de capteurs physiques.Cela améliore l'efficacité, réduit les coûts matériels et permet un fonctionnement plus fluide des moteurs dans la robotique, les machines CNC, les drones et les véhicules électriques.

PLL en électronique de puissance et synchronisation du réseau

Les systèmes d'électronique de puissance utilisent des PLL pour synchroniser les onduleurs et les convertisseurs avec le réseau électrique CA.Les onduleurs solaires, les systèmes UPS et les convertisseurs industriels connectés au réseau doivent correspondre à la fréquence et à la phase du réseau avant de transférer l'énergie en toute sécurité.

Une PLL surveille en permanence la forme d'onde CA et ajuste la sortie de l'onduleur afin qu'elle reste synchronisée avec le réseau électrique public.Sans synchronisation PLL, une inadéquation de phase peut provoquer un transfert de puissance instable, une distorsion harmonique ou des dommages matériels.Les PLL sont largement utilisées dans les systèmes d'énergie renouvelable, les réseaux intelligents, les stations de recharge de véhicules électriques et les convertisseurs de puissance industriels.

Conclusion

Une boucle à verrouillage de phase (PLL) permet de maintenir une synchronisation précise de fréquence et de phase entre les signaux, ce qui la rend importante dans les systèmes électroniques sensibles au timing.Ses performances dépendent du type de PLL, de la plage de verrouillage et de capture, de la qualité du signal, de la conception de la boucle et de facteurs de stabilité tels que le bruit de phase et la gigue.Comprendre ces points facilite le choix, la comparaison et le dépannage des circuits PLL dans des applications telles que la communication RF, les microcontrôleurs, les synthétiseurs de fréquence et le contrôle de moteur.
