Moteur à induction à phase divisée : comment il fonctionne, câblage et utilisations

Un moteur à induction à phase divisée est un moteur monophasé largement utilisé, connu pour sa conception simple et son fonctionnement fiable dans les systèmes électriques quotidiens.Cet article explique ce qu'est un moteur à phase divisée, comment il fonctionne et comment son câblage et ses connexions sont configurés pour des performances optimales.Il compare également les moteurs à phase divisée avec les moteurs à condensateur, met en évidence les principales différences de performances et résout les problèmes courants tels qu'un moteur qui bourdonne mais ne démarre pas.

Catalogue

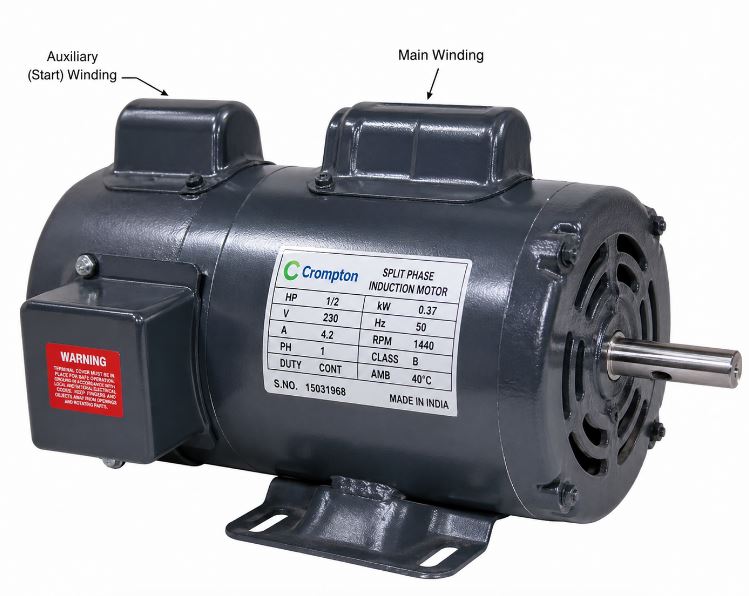

Figure 1 : Moteur à induction à phase divisée

Qu'est-ce qu'un moteur à induction à phase divisée ?

Un moteur à induction à phase divisée est un type de moteur à induction monophasé qui utilise deux enroulements de stator pour lui permettre de démarrer et de fonctionner.Il fonctionne avec une alimentation monophasée, ce qui en fait l'un des types de moteurs à courant alternatif les plus couramment utilisés dans les systèmes électriques de base.En raison de sa conception simple, il est largement reconnu comme un moteur électrique monophasé fondamental.

Ce moteur est défini par un enroulement principal (de fonctionnement) et un enroulement auxiliaire (de démarrage) construits avec des caractéristiques électriques différentes.Ces deux enroulements sont les principales caractéristiques qui le distinguent des autres types de moteurs à induction.Il est également communément appelé moteur à démarrage par résistance, en fonction de la conception de ses enroulements.

Comment fonctionne un moteur à induction à phase divisée

Un moteur à induction à phase divisée démarre en alimentant à la fois l'enroulement principal (fonctionnement) et l'enroulement auxiliaire (démarrage) lorsqu'il est connecté à une alimentation monophasée.Étant donné que ces enroulements ont des propriétés électriques différentes, les courants qui les traversent sont légèrement déphasés, ce qui contribue à créer le couple de démarrage nécessaire pour commencer la rotation.

À mesure que le moteur accélère, il continue de gagner de la vitesse jusqu'à atteindre environ 70 à 80 % de sa vitesse nominale.À ce stade, un interrupteur centrifuge déconnecte l'enroulement de démarrage, permettant au moteur de fonctionner en utilisant uniquement l'enroulement principal.Ce processus permet un démarrage en douceur et un fonctionnement stable sans nécessiter de composants externes.

Principes de base du câblage et de la connexion d'un moteur à phase divisée

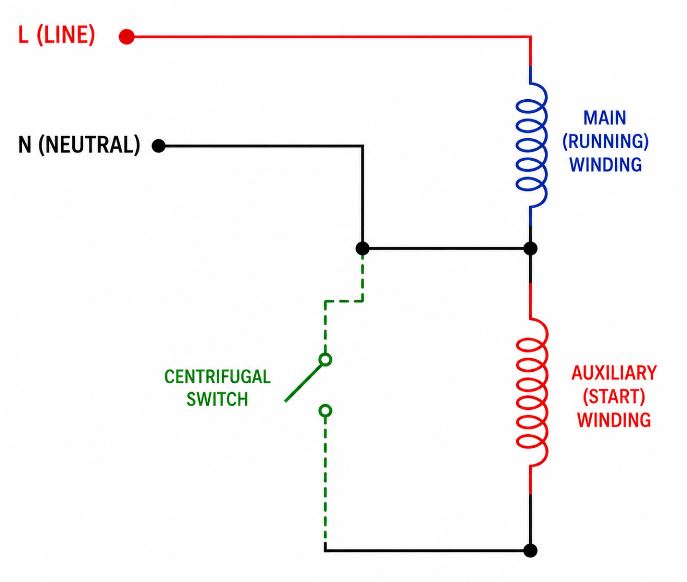

Figure 2 : Schéma de câblage du moteur à phase divisée

Une configuration de câblage de moteur à phase divisée se concentre sur la façon dont les enroulements de fonctionnement et de démarrage sont connectés à l'alimentation monophasée.L'enroulement de marche est généralement connecté directement à l'alimentation, tandis que l'enroulement de démarrage est connecté via un interrupteur centrifuge qui contrôle quand il est actif.Cette disposition garantit un démarrage correct et protège le moteur de la surchauffe une fois qu'il atteint la vitesse de fonctionnement.

Moteur à phase divisée vs moteur à condensateur

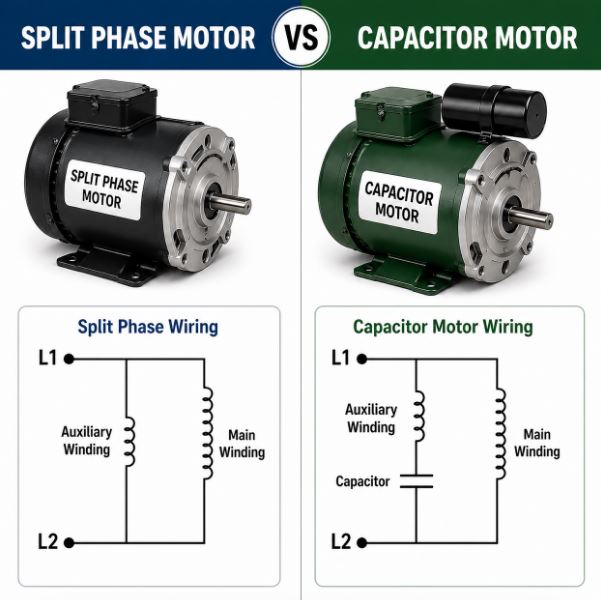

Figure 3 : Moteur à phase divisée par rapport au moteur à condensateur

Paramètre	Phase divisée Moteur	Condensateur Moteur
Démarrage Méthode	Utilisations enroulement de démarrage basé sur la résistance	Utilisations condensateur pour créer un déphasage
Démarrage Couple	Faible (~100-150 %)	Élevé (~250 à 300 % ou plus)
Démarrage Actuel	Élevé	Inférieur par rapport à la phase divisée
Efficacité	Modéré	Plus haut
Facteur de puissance	Inférieur	Amélioré
Conception Complexité	Simple bâtiment	Plus composants (condensateur inclus)
Coût	Inférieur	Plus haut
Performances Sous charge	Luttes avec de lourdes charges	Fonctionne bien sous charge
Entretien	Minime	Nécessite vérification des condensateurs
Meilleur cas d'utilisation	Travaux légers candidatures	Moyen à applications lourdes

Démarrage par résistance vs démarrage par condensateur vs fonctionnement par condensateur

Paramètre	Résistance-Démarrage Moteur (phase divisée)	Condensateur de démarrage Moteur	Condensateur de démarrage Moteur à condensateur
Démarrage Méthode	Utilisations enroulement de démarrage à haute résistance	Utilisations condensateur pour un déphasage plus fort	Utilise démarrer + faire fonctionner des condensateurs
Démarrage Couple	Faible (~100-150 %)	Élevé (~250 à 300 %)	Très élevé (~300 à 400 %)
Démarrage Actuel	Élevé	Modéré	Inférieur
Efficacité	Modéré	Mieux	Élevé
Facteur de puissance	Faible	Amélioré	Meilleur
Courir Performances	De base	Stable	Lisse et efficace
Conception Complexité	Simple	Modéré	Plus complexe
Coût	Le plus bas	Moyen	Le plus haut
Entretien	Faible	Modéré (vérification du condensateur)	Plus haut (plusieurs condensateurs)
Meilleur cas d'utilisation	Charges légères (ventilateurs, soufflantes)	Charges moyennes (pompes)	Robuste charges (compresseurs)

Le moteur bourdonne mais ne démarre pas : causes et solutions

Un moteur qui bourdonne mais ne démarre pas indique généralement un problème dans le circuit de démarrage ou dans le système mécanique.Ce problème se produit lorsque le moteur reçoit de l'énergie mais ne peut pas générer suffisamment de couple pour tourner, ce qui peut entraîner une surchauffe s'il n'est pas corrigé.L’identification précoce de la cause exacte permet d’éviter les dommages et garantit un fonctionnement fiable.

Problème / Parce que	Solution
Défectueux interrupteur centrifuge	Nettoyer ou remplacer l'interrupteur
Démarrage endommagé enroulement	Tester continuité et réparation/remplacement
Lâche ou câblage incorrect	Vérifiez et sécuriser toutes les connexions
Rotor bloqué ou mauvais roulements	Inspecter et libérer l'arbre
Surcharge ou lourde charge	Réduire la charge ou utilisez le type de moteur approprié

Application du moteur à induction à phase divisée

• Ventilateurs et soufflantes – Ces appareils fonctionnent avec une charge de démarrage minimale, ce qui les rend adaptés aux moteurs à phase divisée qui fournissent un flux d'air constant et continu.

• Petites pompes à eau – Courants dans les systèmes domestiques, ces moteurs gèrent efficacement les tâches de pompage où la charge au démarrage est relativement faible.

• Machines à laver – Utilisé dans les unités de base pour assurer une rotation constante pour les cycles de lavage et d’essorage dans des conditions de charge modérée.

• Uncompresseurs ir (petites unités) – Convient aux petits compresseurs avec une charge de démarrage gérable, mais pas idéal pour les applications lourdes.

• Outils d'atelier (perceuses, meuleuses) – Fiable pour les travaux mécaniques légers, où une vitesse constante et une conception simple du moteur sont suffisantes.

• Appareils électroménagers – Largement utilisé dans les appareils du quotidien en raison de leur rentabilité, de leur durabilité et de leur facilité d’entretien.

Conclusion

Un moteur à induction à phase divisée fonctionne à l'aide de deux enroulements pour créer un couple de démarrage, puis passe à un fonctionnement à enroulement unique pour un fonctionnement continu.Son câblage simple, son coût réduit et sa facilité de maintenance le rendent adapté aux applications légères, bien qu'il présente des limites en termes de couple de démarrage par rapport aux moteurs à condensateur.En comprenant son principe de fonctionnement, sa configuration de câblage, ses différences de performances, ses défauts courants et ses applications typiques, les utilisateurs peuvent sélectionner le bon moteur et garantir un fonctionnement efficace et fiable.
