Le AD9231BCPZ-80 est un convertisseur analogique-numérique (CAN) haute performance, doté d'une résolution de 12 bits, fabriqué par Analog Devices, Inc. (ADI). Il appartient à la catégorie des produits Acquisition de Données - Convertisseurs Analogique-Numérique (CAN), conçu pour gérer une large gamme de signaux d'entrée analogiques et les convertir en données numériques.
Les principales caractéristiques du AD9231BCPZ-80 incluent un échantillonnage simultané, une résolution de 12 bits et une vitesse d'échantillonnage élevée de 80 MSPS (Millions d'Échantillons par Seconde). Il offre des options d'entrée différentielles et monophasées, offrant ainsi une grande flexibilité pour l'interfaçage avec diverses sources de signaux analogiques. L'architecture du CAN est pipelinede, ce qui permet un fonctionnement à haute vitesse et à faible consommation d'énergie.
Ce composant est conçu pour répondre aux défis liés à l'acquisition de données à haute vitesse et haute résolution dans des secteurs tels que l'automatisation industrielle, l'imagerie médicale et les systèmes de communication. Il fonctionne dans une gamme de températures étendue, de -40°C à 85°C, ce qui le rend adapté à une utilisation dans des environnements variés.

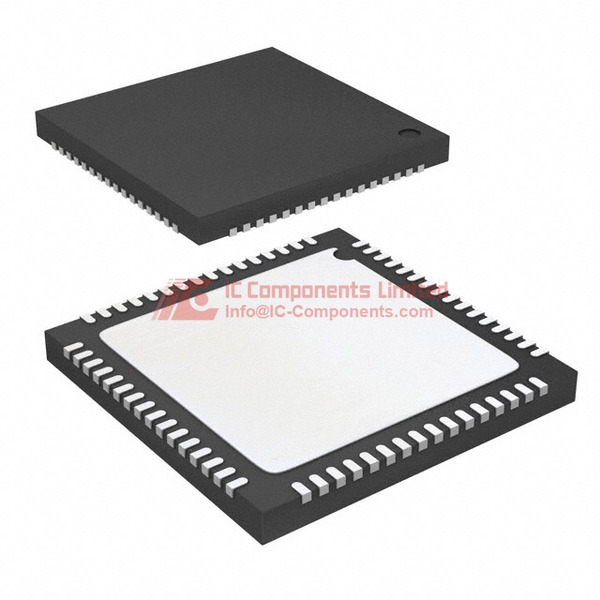

Le AD9231BCPZ-80 est présenté dans un boîtier 64-LFCSP-VQ (9x9), un boîtier sans plomb de type Chip Scale Package (LFCSP) avec un pad exposé. Ce packaging compact et thermiquement efficace contribue à optimiser les performances tout en réduisant l’espace nécessaire sur la carte.
Les principaux avantages du AD9231BCPZ-80 incluent sa capacité à effectuer un échantillonnage à haute vitesse, sa haute résolution et sa capacité d'échantillonnage simultané, ce qui le rend particulièrement adapté aux applications nécessitant une acquisition de données précise et synchronisée, telles que l'instrumentation multi-canaux, l'imagerie médicale et les systèmes d'acquisition de données à haute vitesse.
Le AD9231BCPZ-80 est compatible avec un large éventail de systèmes numériques et peut être interfacé via son interface de données parallèle. Il est conforme à la norme RoHS, garantissant sa conformité aux réglementations environnementales.
Concernant les modèles équivalents, plusieurs autres CAN d'Analog Devices proposent des spécifications similaires ou comparables, tels que les séries AD9230, AD9235 et AD9239. Ces modèles peuvent différer en termes de vitesse d’échantillonnage, résolution, nombre de canaux d’entrée ou options de packaging, permettant ainsi aux utilisateurs de choisir le dispositif le plus adapté à leurs besoins spécifiques.
AD9231BCPZ-80 Attributs techniques clés
L'AD9231BCPZ-80 est un convertisseur analogique-numérique 12 bits à architecture en pipeline avec double entrée. Il supporte un échantillonnage simultané à une fréquence de 80 millions d'échantillons par seconde, offrant une haute vitesse de traitement. Le dispositif intègre une référence interne, des entrées simples ou différentielles, ainsi qu'une interface de données parallèle, garantissant fiabilité et rapidité dans les systèmes haute performance. Composé selon la norme RoHS, il garantit une fabrication sans plomb conforme aux standards environnementaux mondiaux. La plage de température de fonctionnement est de -40°C à +85°C, avec une alimentation analogique de 1,7 V à 1,9 V et numérique de 1,7 V à 3,6 V, assurant sa compatibilité avec une large gamme de systèmes électroniques.
AD9231BCPZ-80 Taille d'emballage
L'emballage de l'AD9231BCPZ-80 est de type 64-LFCSP-VQ (9x9), fabriqué sans plomb et conforme à la directive RoHS. Sa conception compacte inclut un boîtier de 9 par 9 millimètres, facilitant son intégration dans des espaces restreints. La taille d'emballage optimise la densité de montage et la fiabilité lors de l'assemblage en surface, tout en assurant une excellente dissipation thermique et une manipulation aisée lors de la fabrication ou de la réparation.
AD9231BCPZ-80 Application
Ce convertisseur est principalement utilisé dans les systèmes d'acquisition de données, notamment dans les convertisseurs analogique-vers-numérique (ADC). Il est idéal pour les applications exigeant une conversion rapide et précise, telles que la radiofréquence, l'instrumentation, la communications, ainsi que dans les systèmes de traitement de signal haute vitesse. Sa capacité à convertir des signaux analogiques en numérique avec une grande exactitude le rend essentiel dans les environnements où la rapidité et la fiabilité sont cruciales.
AD9231BCPZ-80 Caractéristiques
L'AD9231BCPZ-80 se distingue par sa capacité à effectuer une conversion 12 bits avec une fréquence d'échantillonnage de 80 Msps, grâce à son architecture en pipeline. Il offre une entrée simple ou différentielle, une référence interne pour une stabilité accrue, et une interface de données parallèle permettant une acquisition rapide et fiable. La conception permet une intégration facile dans des systèmes exigeants avec une haute performance, tout en maintenant une consommation énergétique optimisée et une robustesse mécanique adaptée aux environnements industriels et de haute technologie.
AD9231BCPZ-80 Fonctionnalités de qualité et de sécurité
Ce composant respecte la norme RoHS, garantissant une fabrication sans plomb et une compatibilité environnementale optimale. Il possède un Niveau de Sensibilité à l'Humidité (MSL) 3, ce qui signifie qu'il peut résister à l'humidité lors du stockage ou de l'utilisation pendant jusqu'à 168 heures sans compromettre ses performances ou sa fiabilité. Ces caractéristiques assurent aux utilisateurs une fabrication respectueuse de l'environnement et une durabilité adaptée aux applications critiques.
AD9231BCPZ-80 Compatibilité
L'AD9231BCPZ-80 est compatible avec une variété de tensions d'alimentation analogiques et numériques, permettant son intégration dans des nombreux systèmes électroniques différents. Son boîtier 64-LFCSP-VQ (9x9) facilite la montabilité en surface et assure une compatibilité mécanique et électrique avec diverses configurations d'appareils. Sa conception flexible le rend adapté à une utilisation dans des applications industrielles, médicales, de communication et d'instrumentation de haute précision.
AD9231BCPZ-80 Fiche technique PDF
Accédez au fichier PDF de la fiche technique la plus complète et fiable pour l'AD9231BCPZ-80 directement sur notre site web. Pour obtenir toutes les spécifications techniques détaillées et les conseils d'utilisation, nous recommandons aux clients de télécharger la fiche technique disponible en ligne. Cela garantit une compréhension approfondie du produit et une utilisation optimale dans votre projet ou votre système.
