Protocole I3C : communication plus rapide et plus intelligente pour les systèmes embarqués

Le protocole I3C est un moyen moderne permettant aux composants électroniques de communiquer à l'intérieur des appareils.Il améliore la vitesse, réduit la consommation d'énergie et simplifie les connexions par rapport aux systèmes plus anciens comme le protocole I2C.Cet article explique son fonctionnement, ses fonctionnalités et où il est utilisé.

Catalogue

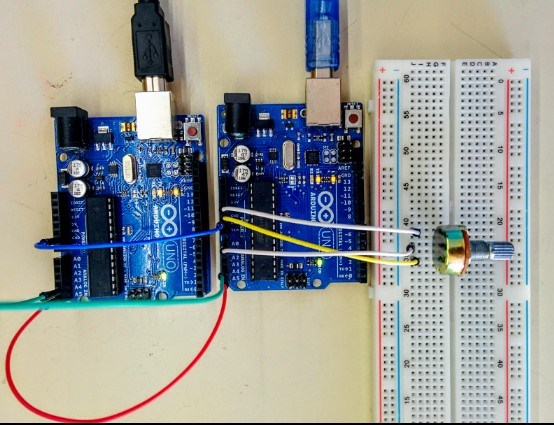

Figure 1. I3C

Qu’est-ce qu’I3C ?

Le I3C parfois appelé SenseWire, est une norme de communication développée pour permettre un échange efficace de données entre circuits intégrés en définissant comment ils sont connectés électriquement et comment les signaux sont transmis.Connu sous le nom « Circuit inter-intégré amélioré » il fonctionne comme un bus série partagé à deux fils qui prend en charge plusieurs appareils sur la même connexion.

Une ligne, appelée SCL (Serial Clock Line), fournit le signal de synchronisation qui contrôle le moment où les données sont lues, tandis que l'autre ligne, SDA (Serial Data Line), transporte les données réelles en transmettant des niveaux de tension qui peuvent être détectés et interprétés par les appareils connectés.Cette conception permet une communication synchronisée et fiable entre plusieurs composants au sein d'un système.

Comment fonctionne I3C dans les systèmes embarqués ?

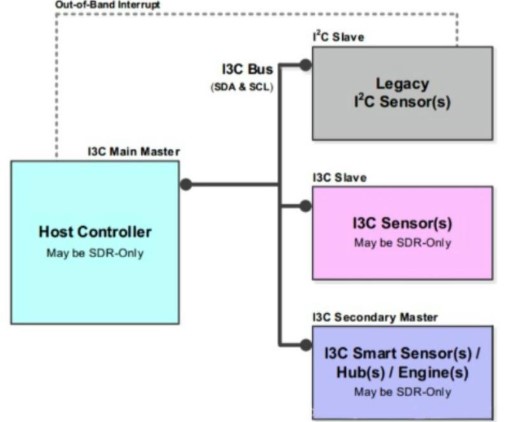

Figure 2. Comment fonctionne I3C dans les systèmes embarqués

I3C permet une communication synchronisée et fiable entre plusieurs composants au sein d'un système.Pour utiliser le protocole I3C dans un système embarqué, connectez un contrôleur et des appareils tels que des capteurs à l'aide de deux fils.Tout d’abord, le contrôleur démarre et donne automatiquement une adresse à chaque appareil.Ensuite, il envoie des commandes ou demande des données, et les appareils répondent.Les appareils peuvent également renvoyer des signaux sans fils supplémentaires.

Le système maintient la communication organisée afin que les appareils ne parlent pas en même temps.Comparé aux systèmes plus anciens comme le protocole I2C, I3C est plus rapide, consomme moins d’énergie et est plus facile à utiliser.En termes simples, cela permet aux parties d’un appareil de communiquer rapidement et simplement.

Caractéristiques de l'interface I3C

Haute vitesse

L'interface I3C peut transférer des données beaucoup plus rapidement que les anciens systèmes comme le protocole I2C, permettant une communication plus rapide entre les appareils et de meilleures performances globales.

Faible consommation d'énergie

Il consomme moins d'énergie en permettant aux appareils de rester en mode faible consommation lorsqu'ils ne sont pas actifs, ce qui le rend idéal pour les appareils alimentés par batterie comme les téléphones et les appareils portables.

Connexion à deux fils

Il n'a besoin que de deux fils pour la communication, ce qui simplifie la conception du circuit et réduit le nombre de connexions nécessaires.

Adressage automatique

Les appareils reçoivent automatiquement des adresses par le contrôleur lors du démarrage, il n'est donc pas nécessaire de les attribuer ou de les configurer manuellement.

Interruptions dans la bande

Les appareils peuvent renvoyer des signaux ou des alertes au contrôleur en utilisant les mêmes fils, éliminant ainsi le besoin de lignes d'interruption supplémentaires.

Compatibilité descendante

Il peut toujours fonctionner avec des appareils I2C plus anciens, permettant d'utiliser des composants nouveaux et anciens ensemble dans le même système.

Spécifications techniques I3C

Spécification	Détails
Nom du protocole	I3C (Inter-Integrated Amélioré Circuit)
Développé par	Alliance MIPI
Type d'autobus	Bus série à deux fils (SCL et SDA)
Vitesse de transfert de données	Jusqu'à 12,5 Mbit/s (SDR), jusqu'à 25 à 33 Mbit/s (modes HDR)
Méthode de signalisation	Push-pull (pour une vitesse élevée), drain ouvert (pour compatibilité)
Consommation d'énergie	Faible consommation optimisée
Prise en charge des appareils	Multi-drop (plusieurs appareils sur un bus)
Adressage	Dynamique (I3C) et statique (I²C soutien)
Méthode d'interruption	Interruptions dans la bande (IBI)
Compatibilité	Rétrocompatible avec I²C appareils
Prise en charge du branchement à chaud	Oui (les appareils peuvent rejoindre/quitter pendant le fonctionnement)
Cas d'utilisation	Automobile, industriel, IoT, systèmes mobiles

I3C contre I2C : différences

Caractéristique	I3C	I2C protocole
Vitesse	Jusqu'à 12,5 Mbps, permettant une vitesse plus rapide transfert de données et meilleures performances du système	Jusqu'à ~ 1 Mbps, données plus lentes communications
Consommation d'énergie	Consommation d'énergie réduite grâce à signalisation efficace et modes basse consommation	Consommation d'énergie plus élevée pendant communications
Câblage	Utilise 2 fils avec amélioration efficacité et moins de surcharge de signal	Utilise 2 fils mais moins efficace signalisation
Adressage	Adressage dynamique, les appareils sont adresses attribuées automatiquement au démarrage	Adressage statique, doit être défini manuellement
Interruptions	Les interruptions dans la bande autorisent les appareils envoyer des signaux en utilisant les mêmes fils	Nécessite des lignes d'interruption séparées
Compatibilité	Rétrocompatible, peut prendre en charge Appareils I2C sur le même bus	Non compatible avec les fonctionnalités I3C
Performances	Plus rapide, plus flexible et communication fiable	Plus lent et plus basique communications

Capacités de vitesse et de performances I3C

I3C se concentre sur une communication plus rapide et plus efficace par rapport aux anciens protocoles comme I2C. I3C prend en charge les vitesses de transfert de données de jusqu'à 12,5 Mbit/s dans son mode standard, ce qui constitue une amélioration majeure par rapport aux limites typiques d’I2C.Il utilise une méthode de transfert de données plus efficace avec une signalisation push-pull, permettant des vitesses plus élevées tout en réduisant la consommation d'énergie.Il permet également une commutation dynamique du débit de données, ce qui signifie que les appareils peuvent fonctionner à des vitesses inférieures lorsque des performances élevées ne sont pas nécessaires, contribuant ainsi à économiser l'énergie.

Une autre performance de ce protocole qu'il a interruptions intra-bande (IBI), qui permettre aux appareils d'envoyer des signaux urgents sans attendre le contrôleur, améliorant la réactivité et la communication en temps réel.Prend également en charge la communication multi-appareils sur un seul bus avec une meilleure gestion de la bande passante, garantissant un flux de données plus fluide même lorsque de nombreux capteurs sont connectés.Sa faible latence et sa surcharge réduite le rendent idéal pour les applications où un échange de données rapide et fiable est important.

Dans l’ensemble, I3C combine une vitesse élevée, une faible consommation et une gestion efficace des données, ce qui le rend bien adapté aux systèmes embarqués modernes hautes performances.

Applications de l'I3C dans l'électronique grand public

• Téléphones intelligents

I3C est utilisé pour connecter des capteurs tels que des caméras, des contrôleurs tactiles et des capteurs de mouvement, permettant une communication plus rapide et plus efficace à l'intérieur de l'appareil.

• Appareils portables

Dans les montres intelligentes et les trackers de fitness, I3C permet de gérer des capteurs tels que les capteurs de fréquence cardiaque et de mouvement tout en utilisant une faible consommation d'énergie.

• Tablettes et ordinateurs portables

Il est utilisé pour connecter des composants internes tels que des écrans tactiles, des claviers et des capteurs, améliorant ainsi les performances et la réactivité.

• Appareils domestiques intelligents

I3C est utilisé dans des appareils tels que les haut-parleurs intelligents et les systèmes domotiques pour connecter efficacement les capteurs et les modules de contrôle.

• Appareils de jeu

Il permet de connecter des capteurs internes et des systèmes de contrôle, offrant une réponse plus rapide et des performances plus fluides.

• Appareils IoT

I3C est largement utilisé dans les appareils Internet des objets pour gérer plusieurs capteurs à faible consommation et à haut rendement, ce qui le rend meilleur que les systèmes plus anciens comme le protocole I2C.

I3C dans les systèmes automobiles et industriels

I3C (Improved Inter-Integrated Circuit), protocole de communication moderne conçu pour remplacer les anciennes normes comme I2C et SPI dans les systèmes automobiles et industriels.L'un de ses avantages majeurs est complexité de câblage réduitey, ce qui simplifie la conception du système.I3C comprend également des fonctionnalités avancées telles que attribution d'adresse dynamique (configuration automatique des appareils) et interruptions intra-bande (communication plus rapide sans broches supplémentaires).Sa rétrocompatibilité permet des mises à niveau faciles du système sans refonte complète.

Dans les applications automobiles, il est utilisé dans systèmes avancés d’aide à la conduite (ADAS), les unités de commande de moteur, les systèmes d'infodivertissement et les réseaux de capteurs, tandis que dans les environnements industriels, il prend en charge l'automatisation, la robotique et la fabrication intelligente.Dans l'ensemble, I3C offre une communication plus rapide, plus fiable et ponctuelle, tout en réduisant les interférences électromagnétiques (EMI) et le coût global du système.

Conception commune avec I3C

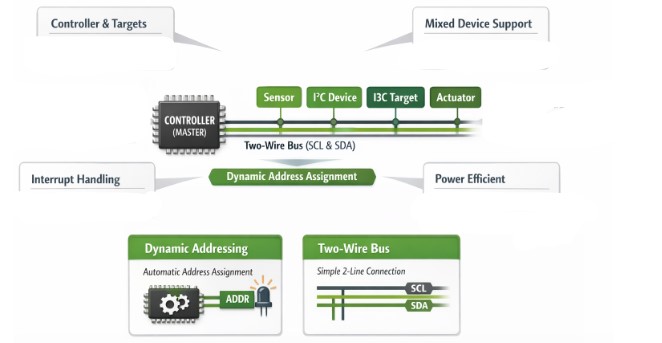

Figure 3.Conception commune avec I3C

• Configuration du contrôleur et des cibles

Un contrôleur principal (maître) est connecté à plusieurs appareils cibles tels que des capteurs, partageant tous le même bus à deux fils.

• Conception de bus à deux fils

Le système utilise seulement deux lignes (données et horloge), ce qui réduit le câblage et simplifie la disposition du circuit.

• Prise en charge des appareils mixtes

Les appareils I3C peuvent être utilisés avec des appareils plus anciens comme le protocole I2C, permettant une conception de système flexible.

• Attribution d'adresse dynamique

Le contrôleur attribue automatiquement des adresses aux appareils lors du démarrage, éliminant ainsi le besoin de configuration manuelle.

• Bus de communication partagé

Tous les appareils communiquent sur le même bus, mais un seul appareil transmet à la fois pour éviter les conflits de données.

• Gestion des interruptions

Les appareils peuvent envoyer des signaux au contrôleur à l'aide d'interruptions intra-bande, éliminant ainsi le câblage supplémentaire pour les lignes d'interruption.

• Conception économe en énergie

Les appareils peuvent entrer dans des états de faible consommation lorsqu'ils sont inactifs, ce qui contribue à réduire la consommation électrique globale du système.

Conclusion

Le protocole I3C offre une communication plus rapide, plus simple et plus efficace pour les systèmes modernes.Il prend en charge de nombreux appareils, économise de l'énergie et améliore les performances.À mesure que la technologie se développe, I3C deviendra probablement plus largement utilisé, remplaçant les systèmes plus anciens comme le protocole I2C dans de nombreuses applications.
