Qu'est-ce qu'un fusible HRC ?Fonctionnement, types et applications

Apr22

Parcourir: 276

Un fusible HRC est un dispositif de protection électrique haute performance conçu pour protéger les circuits des surcharges et des courts-circuits.Cet article explique ce qu'est un fusible HC, comment il fonctionne, les principaux types disponibles, comment il se compare aux disjoncteurs et disjoncteurs, et où il est couramment utilisé dans les systèmes électriques.

Catalogue

1. Qu'est-ce qu'un fusible HRC ?

2. Comment fonctionne un fusible HRC

3. Types de fusibles HRC

4. Fusible HRC vs MCB vs disjoncteur

5. Applications du fusible HRC

6.Conclusion

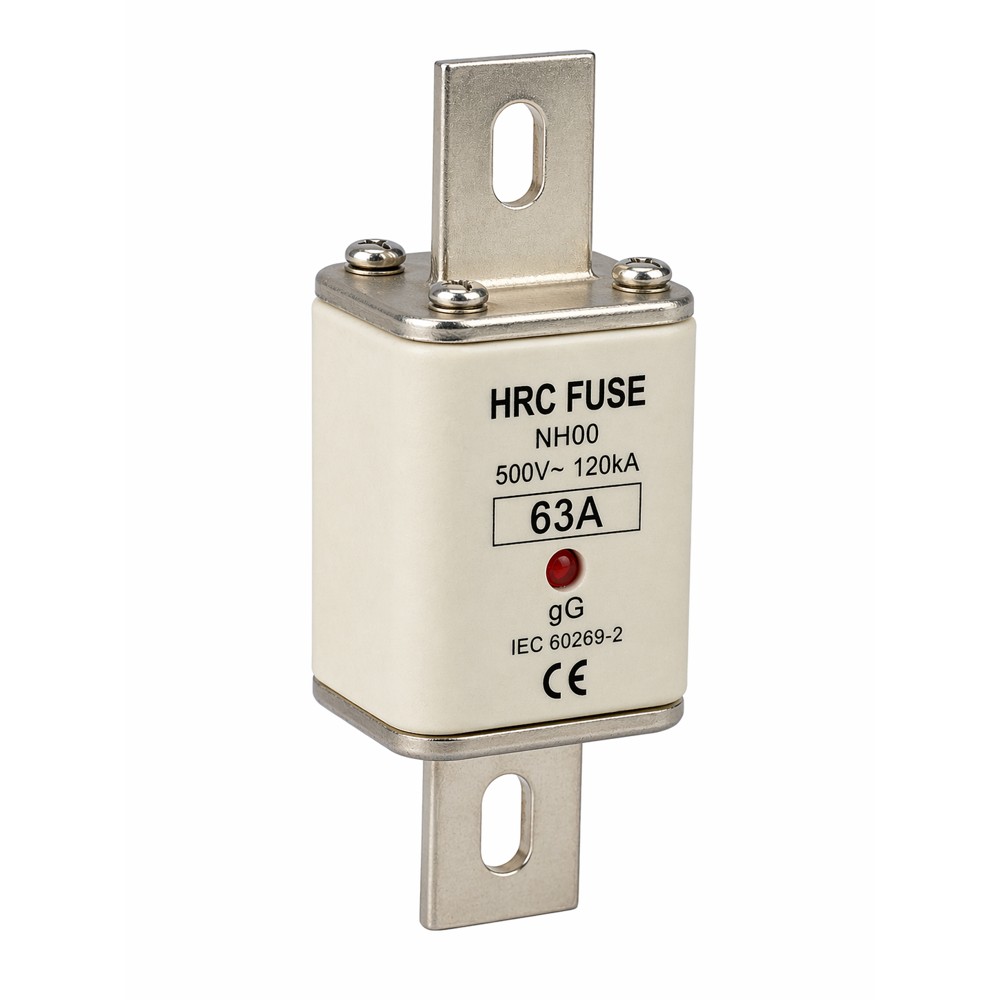

HRC Fuse

Figure 1 : Fusible HRC

Qu'est-ce qu'un fusible HRC ?

Un fusible à haute capacité de rupture (HRC) est un dispositif de protection électrique utilisé pour protéger les circuits contre les courants excessifs, tels que les surcharges et les courts-circuits.Il est conçu pour gérer en toute sécurité des courants de défaut très élevés sans endommager le système, ce qui le rend plus fiable que les fusibles ordinaires.En raison de sa construction solide et de son pouvoir de coupure élevé, un fusible HRC offre une protection de circuit sûre et fiable.

Comment fonctionne un fusible HRC ?

Un fusible HRC permet au courant normal de circuler dans le circuit pendant un fonctionnement régulier.Lorsqu'un défaut tel qu'une surcharge ou un court-circuit se produit, le courant augmente soudainement, provoquant un échauffement rapide de l'élément fusible.À mesure que la température augmente, l’élément fond et coupe le circuit, arrêtant ainsi le flux d’électricité.

Au cours de ce processus, un arc se forme entre les extrémités séparées, mais la poudre de quartz à l'intérieur du fusible HRC absorbe la chaleur et supprime l'arc.Cela garantit que le courant est complètement interrompu de manière sûre et contrôlée, permettant au fusible de fournir une protection rapide et fiable contre les courants de défaut élevés.

Types de fusibles HRC

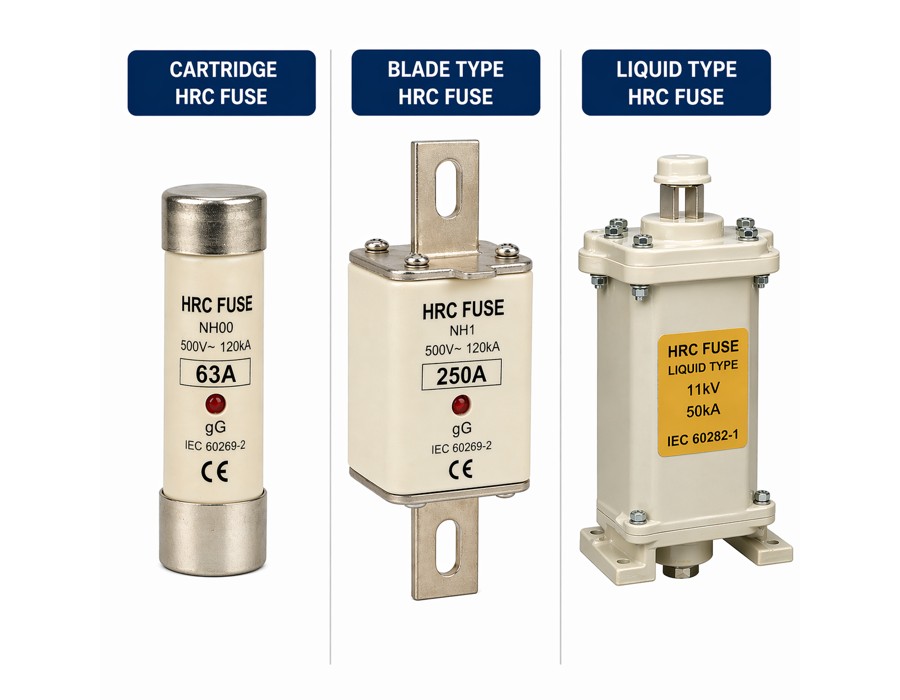

Types of HRC Fuses

Figure 2 : Types de fusibles HRC

Fusible HRC à cartouche

Le fusible à cartouche HRC est le type le plus courant, doté d'un corps cylindrique entièrement fermé qui offre une forte protection mécanique.Sa construction scellée garantit des performances stables et constantes, tandis que sa conception interne lui permet de gérer en toute sécurité des courants de défaut élevés.Ce type est connu pour sa durabilité et son fonctionnement fiable.

Fusible HRC à lame

Le fusible HRC à lame a une conception compacte avec des bornes à lame plate, ce qui le rend facile à installer et à remplacer.Sa structure simple permet des connexions sécurisées tout en conservant une protection efficace contre les courants excessifs.Malgré sa taille réduite, il conserve les caractéristiques essentielles d'un fusible HRC.

Fusible HRC de type liquide

Le fusible HRC de type liquide contient un milieu liquide qui améliore la suppression de l'arc pendant le fonctionnement.Cette conception contribue à améliorer la capacité du fusible à contrôler les défauts à haute énergie et à maintenir des performances sûres.Il est spécialement conçu pour les situations où une capacité supplémentaire d’extinction d’arc est requise.

Fusible HRC vs MCB vs disjoncteur

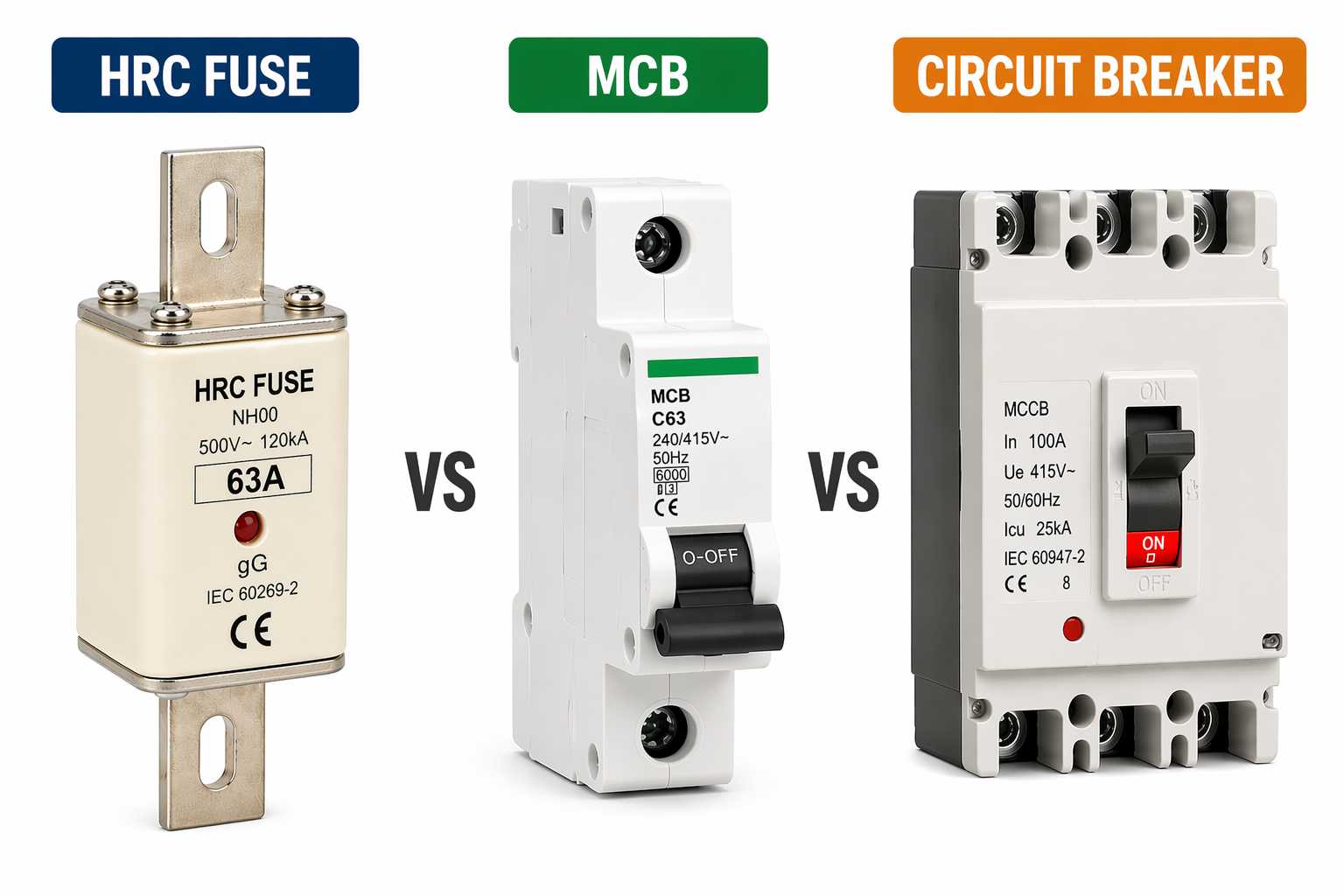

HRC Fuse vs MCB vs Circuit Breaker

Figure 3 : Fusible HRC, MCB et disjoncteur

Caractéristique	Fusible HRC	MCB (disjoncteur miniature)	Disjoncteur (MCCB/ACB)
Méthode de travail	Fond pour couper le circuit	Déclenche automatiquement	Déplacements utilisant des mécanismes avancés
Réutilisabilité	Non réutilisable (remplacer après utilisation)	Réutilisable (peut être réinitialisé)	Réutilisable (peut être réinitialisé)
Capacité de coupure	Très élevé	Faible à modéré	Élevé (supérieur à MCB)
Vitesse de réponse	Très rapide	Rapide	Réglable (peut être instantané ou différé)
Entretien	Nécessite un remplacement	Entretien minimal	Nécessite un entretien périodique
Flexibilité	Fonctionnement fixe	Paramètres limités	Paramètres de protection réglables
Coût	Faible coût initial	Modéré	Coût initial plus élevé
Fiabilité	Très fiable	Fiable	Très fiable avec un contrôle avancé

Applications du fusible HRC

• Systèmes de distribution d'énergie – Utilisé pour protéger les lignes d’alimentation et de distribution contre les courants de défaut élevés, garantissant ainsi un fonctionnement stable et sûr du réseau électrique.

• Panneaux de contrôle industriels – Installé dans les panneaux et les appareillages de commutation pour fournir une protection fiable contre les surcharges et les courts-circuits, aidant ainsi à prévenir les dommages aux équipements.

• Protection moteur – Protège les moteurs électriques contre un courant excessif pouvant provoquer une surchauffe, une défaillance de l’isolation et une durée de vie réduite.

• Protection du transformateur – Protège les transformateurs en interrompant rapidement les courants de défaut, évitant ainsi des dommages coûteux et des pannes du système.

• Dispositifs de protection des sauvegardes – Fonctionne avec les disjoncteurs pour fournir une couche de protection supplémentaire, en particulier dans des conditions de courant de défaut élevé.

Conclusion

Un fusible HRC offre une protection rapide et fiable en fondant sous un courant excessif et en interrompant en toute sécurité les courants de défaut élevés avec une suppression efficace de l'arc.Ses types de cartouche, de lame et de liquide le rendent adapté à différentes applications, tandis que son pouvoir de coupure élevé, sa réponse rapide et ses performances fiables en font un choix judicieux pour la distribution d'énergie, les panneaux de commande, les moteurs, les transformateurs et les systèmes de protection de secours.
