Temporisation ON vs OFF : symboles, câblage, différences et utilisations

Les relais temporisés jouent un rôle clé dans les circuits de contrôle en gérant le démarrage ou l'arrêt des appareils.Cet article explique la différence entre les temporisateurs ON-delay et OFF-delay, leur fonctionnement, leurs chronogrammes, leurs méthodes de câblage et leurs applications pratiques dans les moteurs, les ventilateurs, les pompes et les systèmes automatisés.

Catalogue

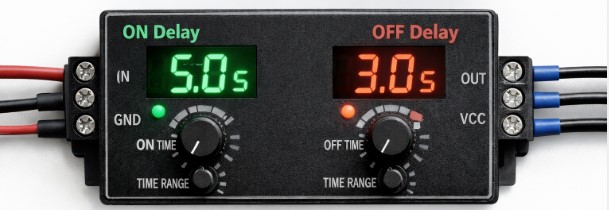

Figure 1. Minuteries de délai d'activation et de temporisation d'arrêt

Quelle est la différence entre les temporisateurs ON Delay et OFF Delay

Un Le temporisateur ON-delay retarde l'activation d'une sortie après qu’un signal d’entrée soit activé.Lorsque l'entrée est activée, la minuterie commence à compter et ce n'est qu'après l'écoulement du temps prédéfini que la sortie s'allume.Cependant, lorsque l'entrée est désactivée, la sortie s'éteint immédiatement et sans délai.Ce type de minuterie est couramment utilisé dans les situations où un démarrage différé est nécessaire, par exemple pour permettre à une machine ou à un moteur de commencer à fonctionner quelques secondes après avoir appuyé sur un bouton.

Un Le temporisateur OFF-delay retarde la désactivation d'une sortie après la désactivation du signal d’entrée.Lorsque l'entrée est activée, la sortie répond immédiatement, mais lorsque l'entrée est désactivée, la minuterie commence à compter et la sortie reste activée jusqu'à l'expiration du temps prédéfini.Ce n'est qu'alors que la sortie s'éteint.Ceci est utile dans les applications où un processus doit se poursuivre brièvement après l'arrêt, comme par exemple maintenir un ventilateur de refroidissement en marche pendant quelques secondes après la mise hors tension de l'équipement.

Comment fonctionnent les temporisateurs de délai ON et OFF

Un Le temporisateur ON-delay fonctionne en introduisant un délai avant qu'une sortie ne s'active.Lorsque le signal d'entrée est appliqué, la minuterie commence immédiatement à compter de zéro jusqu'à une valeur de temps prédéfinie.Pendant cette période de comptage, la sortie reste OFF.Une fois le temps défini atteint, la sortie s'active et reste activée tant que le signal d'entrée est toujours actif.Si le signal d'entrée est supprimé à tout moment, la sortie s'éteint instantanément et la minuterie revient à zéro.

Un Le temporisateur OFF-delay fonctionne en introduisant un délai après la désactivation du signal d'entrée.Lorsque l'entrée est appliquée, la sortie s'active immédiatement sans aucun délai.La minuterie ne commence à compter que lorsque le signal d'entrée est supprimé.Pendant cette période de compte à rebours, la sortie reste ON.

Une fois le temps prédéfini écoulé, la sortie s'éteint finalement.Si le signal d'entrée est réactivé avant la fin du décompte, la minuterie se réinitialise et la sortie reste activée en continu.En termes simples, la sortie s'allume immédiatement mais attend avant de s'éteindre.

Chronogramme de TON vs TOFF

Figure 2.Diagrammes de synchronisation pour la minuterie de retard ON

Dans une minuterie TON (ON-delay), le retard de synchronisation se produit lorsque le signal d'entrée s'active.Dès que l'entrée passe à l'état HAUT, la minuterie commence à compter, mais la sortie reste FAIBLE pendant cette période.Ce n'est qu'après l'écoulement du temps prédéfini que la sortie passe à HIGH.Cela crée un écart entre le front montant de l'entrée et le front montant de la sortie dans le chronogramme.

Figure 3.Diagrammes temporels pour la minuterie d'arrêt

Dans une minuterie TOFF (OFF-delay), le retard se produit lorsque le signal d'entrée s'éteint.Lorsque l’entrée est ÉLEVÉE, la sortie devient également ÉLEVÉE immédiatement.Cependant, lorsque l'entrée passe à LOW, la minuterie commence à compter tandis que la sortie reste HIGH.Une fois le temps prédéfini expiré, la sortie passe finalement au niveau BAS.Dans le chronogramme, cela crée un retard entre le front descendant de l'entrée et le front descendant de la sortie.

Comment câbler les relais temporisés ON et OFF

Pour câbler un Relais temporisé à l'allumage, tu connectez d’abord l’alimentation aux bornes de la bobine de la minuterie (souvent étiquetés A1 et A2).Ensuite, tu connectez votre périphérique d'entrée tel qu'un commutateur ou un bouton poussoir en série avec la minuterie pour que son activation alimente la minuterie.La charge (comme un moteur, une lampe ou une bobine de contacteur) est connectée via les contacts de sortie de la minuterie, généralement en utilisant le contact normalement ouvert (NO).

Quand le l'entrée est activée, la minuterie commence à compter, et après le délai prédéfini, le contact NO se ferme, permettant au courant de circuler vers la charge.Si l'entrée est désactivée, le contact s'ouvre immédiatement et la charge s'arrête.

Pour un Relais temporisé à l'arrêt, le câblage est très similaire, mais le comportement des contacts est différent.Tu es toujours connecter l'alimentation à la minuterie (A1 et A2) et utilisez un interrupteur ou une entrée de commande pour l'alimenter.La charge est à nouveau connectée via les contacts de sortie (généralement NO ou parfois NC selon la conception).

Lorsque l'entrée est activée, le contact de sortie se ferme immédiatement et alimente la charge.Lorsque l'entrée est désactivée, le temporisateur commence à compter, mais le contact reste fermé pendant la temporisation.Après l'expiration du temps prédéfini, le contact s'ouvre enfin, éteignant la charge.

Utilisations courantes des relais temporisés dans les circuits de commande

Contrôle du délai d'activation

Utilisé pour démarrer l'équipement après un délai défini, aidant à prévenir les surtensions soudaines et permettant un séquençage approprié du système.

Contrôle d'arrêt différé

Permet aux appareils de fonctionner pendant une courte période après la coupure de courant, couramment utilisé pour le refroidissement et l'arrêt en toute sécurité.

Contrôle du moteur

Utilisé pour le démarrage séquentiel des moteurs afin de réduire le courant d'appel et d'éviter les surcharges électriques dans les systèmes comportant plusieurs moteurs.

Systèmes d'éclairage

Allume ou éteint automatiquement les lumières après une durée prédéfinie, améliorant ainsi l'efficacité énergétique des maisons et des bâtiments.

Systèmes de retardement des ventilateurs

Maintient les ventilateurs en marche après l'arrêt de l'équipement pour garantir un refroidissement et une dissipation thermique appropriés.

Contrôle de la pompe

Empêche les cycles marche/arrêt rapides (cycles courts), aidant à maintenir une pression stable et à prolonger la durée de vie de la pompe.

Automatisation industrielle

Contrôle le timing, les séquences et les retards des machines pour garantir des opérations fluides et coordonnées dans les usines.

Systèmes de convoyeurs

Gère les délais de démarrage et d’arrêt entre les sections du convoyeur pour un flux de matériaux approprié.

Systèmes d'alarme et de sécurité

Fournit des délais programmés pour les alarmes, les avertissements ou les arrêts d’urgence afin d’améliorer la sécurité.

Opérations cycliques

Utilisé dans les systèmes qui nécessitent des cycles ON/OFF répétés, tels que des lumières clignotantes ou des processus automatisés.

Exemples de retard de moteur, de ventilateur et de pompe

Les circuits de retard du moteur, du ventilateur et de la pompe sont utilisés pour contrôler le démarrage ou l'arrêt de l'équipement, améliorant ainsi la sécurité, l'efficacité et la durée de vie.

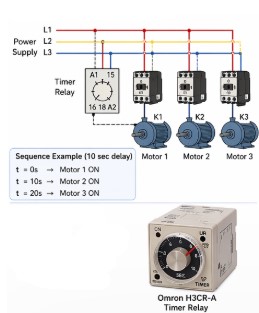

Figure 4. Systèmes moteurs

Dans systèmes moteurs, un délai de démarrage est souvent utilisé pour réduire le courant d'appel et éviter les surtensions soudaines, en particulier lorsque plusieurs moteurs sont utilisés ;ils peuvent être démarrés l'un après l'autre (démarrage séquentiel) pour éviter une surcharge.Les fonctions de retard sont souvent mises en œuvre à l'aide de relais temporisés comme leRelais temporisés fournir démarrage séquentiel et réduire courant d'appel, empêchant la surcharge.

Figure 5. Ventilateurs Système

Pour les fans, une fonction d'arrêt différé maintient le ventilateur en marche après la coupure de l'alimentation, permettant un refroidissement et une dissipation thermique appropriés, ce qui protège les composants des appareils tels que les systèmes CVC et l'électronique.Dans les systèmes de pompe, les circuits de retard aident à empêcher les cycles marche/arrêt rapides (cycles courts), qui peuvent endommager la pompe et réduire sa durée de vie.

Des temporisateurs tels que les relais temporisés maintiennent le ventilateur en marche. après la mise hors tension pour assurer un refroidissement adéquat et protéger les composants de la surchauffe.

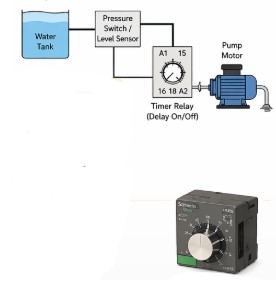

Figure 6. Systèmes de pompe

Pour les systèmes de pompes, les temporisateurs comme le relais temporisé Schneider Electric aident à prévenir cyclisme court, permettant à la pression ou aux niveaux de fluide de se stabiliser et d'éviter les dommages dus aux démarrages et arrêts fréquents.Un retard de démarrage permet à la pression ou aux niveaux d'eau de se stabiliser avant le fonctionnement, tandis qu'un délai d'arrêt permet d'éviter les pics de pression ou les coups de bélier dans les canalisations.

Ces fonctions sont généralement mises en œuvre à l'aide de minuteries, de relais ou de circuits de commande, créant ainsi des systèmes de retard dans l'automatisation industrielle, les systèmes de ventilation, les systèmes d'alimentation en eau et les équipements électriques lourds.

Conclusion

Comprendre les minuteries de retard à l'activation et à la désactivation contribue à améliorer le contrôle, la sécurité et l'efficacité des systèmes électriques.En appliquant le bon type de minuterie, vous pouvez gérer les retards de démarrage, les processus d'arrêt et les opérations de séquençage, rendant ainsi les systèmes plus fiables et mieux adaptés aux applications industrielles et d'automatisation réelles.
