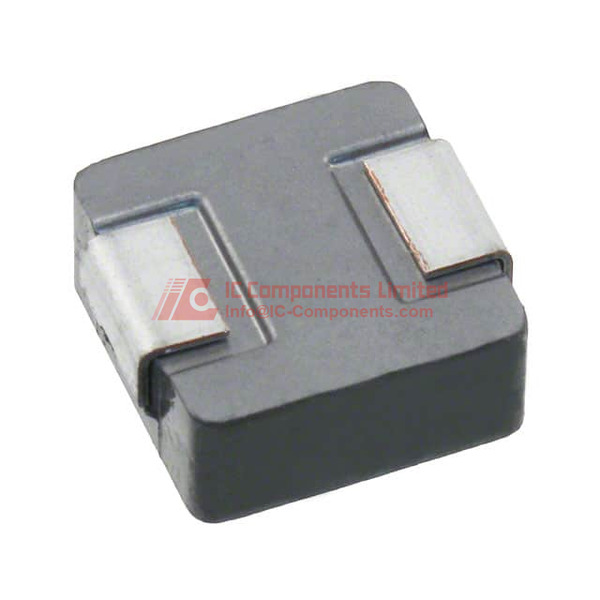

Le Susumu PCMC063T-R68MN est une bobine en ferrite de montage en surface haute performance, conçue pour la suppression avancée des bruits électroniques et la gestion de l’alimentation. Ce composant compact offre une capacité exceptionnelle de gestion du courant et une faible résistance électrique, ce qui en fait une solution idéale pour les défis exigeants en conception électronique.
Conçue avec précision, la bobine en ferrite fournit une inductance robuste de 680 nH avec une tolérance de ±20 %, capable de supporter jusqu’à 15,5 ampères de courant et dotée d’un courant de saturation remarquable de 25A. Sa forme compacte, mesurant 7,30 mm x 6,60 mm avec une hauteur maximale de 3,00 mm, facilite son intégration dans des circuits électroniques contraints en espace.
Les principaux atouts de ce composant incluent sa résistance en courant continu extrêmement faible de 5,5 mΩ, garantissant une perte d’énergie minimale et de meilleures performances thermiques. Son design sans blindage et sa configuration en montage en surface permettent une intégration simple sur PCB dans divers systèmes électroniques, notamment dans les télécommunications, l’électronique automobile, les alimentations électriques et l’automatisation industrielle.
Conforme à la norme RoHS, ce composant en ferrite est fourni en rouleau, facilitant les processus d’assemblage automatisés. Sa fabrication robuste et sa large capacité de gestion du courant en font un choix particulièrement adapté pour les applications nécessitant une suppression fiable des interférences électromagnétiques (EMI) et une intégrité de signal optimale.
Bien que des modèles équivalents directs ne soient pas explicitement indiqués, des bobines en ferrite similaires de fabricants tels que Würth Elektronik, Murata et TDK offrent des performances comparables. Le PCMC063T-R68MN se démarque par sa capacité de courant exceptionnelle et sa résistance minimale, le positionnant comme une solution haut de gamme pour les ingénieurs en quête de composants de suppression du bruit haute performance.
Les domaines d’application potentiels incluent les circuits de gestion de l’alimentation, le conditionnement du signal, le filtrage RF et la réduction du bruit dans les systèmes électroniques complexes, où la préservation de l’intégrité du signal et la minimisation des interférences électromagnétiques sont des considérations cruciales en conception.
PCMC063T-R68MN Attributs techniques clés
Inductance fixe : 680 nH
Courant nominal : 15,5 A
Résistance en courant continu (DCR) : 5,5 mOhm maximum
PCMC063T-R68MN Taille d'emballage
Le PCMC063T-R68MN est emballé en lot standard sous format ruban et plateau (TR), optimisé pour les lignes de montage SMT automatisées. Le composant possède un boîtier non standard avec des dimensions robustes de 7,30 mm en longueur (0,287 pouces) sur 6,60 mm en largeur (0,260 pouces). Sa hauteur ne dépasse pas 3,00 mm (0,118 pouces). Ce composant en montage en surface supporte une densité de placement élevée, idéal pour les processus d’assemblage modernes. Chaque bobine contient 2 000 pièces, assurant efficacité et protection contre les décharges électrostatiques (ESD) ainsi que les dommages physiques lors du transport et du stockage.
PCMC063T-R68MN Application
Ce composant ferrite et noyau inductor est principalement utilisé pour le filtrage des lignes d’alimentation électrique, la suppression des bruits à haute fréquence, ainsi que la mitigation EMI/EMC dans divers circuits électroniques. Sa capacité à supporter un courant élevé de 15,5 A en fait un choix privilégié pour les équipements industriels, les alimentations de serveurs et de réseaux de communication, l’électronique automobile, ainsi que les appareils grand public à haute fiabilité. Il est particulièrement adapté lorsqu’une résistance en courant continu faible et une efficacité élevée sont indispensables.
PCMC063T-R68MN Caractéristiques
L’inductance fixe de 680 nH du PCMC063T-R68MN est associée à une capacité de courant nominal de 15,5 A, avec une résistance en courant continu très faible de seulement 5,5 mOhm (max). Cela permet de réduire les pertes d’énergie et d’améliorer la gestion thermique. Le composant supporte un courant de saturation maximal (Isat) de 25 A, garantissant un fonctionnement fiable même lors de soubresauts de charge. Fonctionnant à une fréquence d’essai standard de 100 kHz, il assure stabilité et fiabilité en haute fréquence. Sa conception en montage en surface avec un format compact (7,30 mm x 6,60 mm) facilite son intégration sur PCB. Sa structure non blindée offre une attenuation EMI économique, avec une tolérance de ±20 % pour des performances prévisibles. Sa conception robuste assure une fiabilité mécanique sur le long terme, même en environnement soumis à des vibrations ou chocs. La présentation en bobine permet une fabrication automatisée pratique et uniforme.
PCMC063T-R68MN Fonctionnalités de qualité et de sécurité
Conforme aux normes de qualité strictes de Susumu, le PCMC063T-R68MN fait l’objet d’inspections approfondies et de tests électriques sur l’inductance, la résistance DCR et la capacité en courant. Sa faible résistance en courant limite le chauffage Joule et la formation d’accumulations, favorisant une utilisation plus sûre à long terme. Ce composant est certifié pour l’assemblage en surface automatisé avec une excellente adhérence à la soudure. Bien que le statut RoHS doive être vérifié lors de chaque inventaire, les composants Susumu sont largement reconnus pour leur conformité aux directives mondiales de sécurité et d’environnement. Ses caractéristiques thermiques permettent une utilisation dans une large gamme de températures, minimisant le dérive et l’usure thermique.
PCMC063T-R68MN Compatibilité
Le PCMC063T-R68MN est compatible avec la majorité des technologies de montage en surface standard et des profils de refusion. Il est idéal pour les conceptions nécessitant un courant élevé, une résistance DCR faible, ainsi qu’un filtrage inductif ou une suppression de bruit très fiable. Son boîtier non standard permet son intégration dans des configurations spécialisées ou de nouveaux formats de conception où l’espace et l’efficacité électrique sont essentiels. Il convient notamment aux applications sur cartes serveurs, aux circuits d’alimentation des ECU automobiles, aux modules d’inverseurs et de convertisseurs, ainsi qu’aux contrôleurs industriels compacts.
PCMC063T-R68MN Fiche technique PDF
Pour des spécifications complètes et officielles du produit, y compris ses caractéristiques électriques, ses évaluations environnementales et ses recommandations d’utilisation, nous vous recommandons vivement de télécharger la fiche technique officielle du PCMC063T-R68MN depuis notre site web. La fiche technique fournie est la référence la plus récente et la plus complète pour vos besoins en ingénierie, conception et qualification. Visitez cette page pour accéder directement à la documentation fiable.
PCMC063T-R68MN Distributeur de qualité
IC-Components est votre distributeur agréé de premier plan pour les produits Susumu, y compris le PCMC063T-R68MN. Nous garantissons un stock authentique, un service client de qualité supérieure et une livraison rapide à l’échelle mondiale pour tous vos besoins en composants électroniques. Pour bénéficier des meilleurs prix, d’une disponibilité fiable et d’un support technique, demandez dès aujourd’hui un devis via notre site web — profitez de l’avantage d’un partenariat avec un distributeur reconnu et apprécié par les ingénieurs du monde entier.
