Le LM224APT est un amplificateur opérationnel quadripolaire (op-amp) polyvalent, intégré sous forme de circuit intégré (CI) fabriqué par STMicroelectronics. Il fait partie de la série LM224A et est conçu pour une large gamme d’applications en instrumentation, en buffers et en amplification.
Le LM224APT comporte quatre circuits d’amplificateurs opérationnels indépendants dans un boîtier TSSOP à 14 broches (Thin Shrink Small Outline Package). Cette conception compacte permet une utilisation optimale de l’espace sur la carte dans divers systèmes électroniques. Les amplificateurs opérationnels offrent une plage de tension d’alimentation étendue, allant de 3V à 30V pour une alimentation simple, ou de ±1,5V à ±15V pour une alimentation double, ce qui les rend adaptés à une variété d’applications.
Un des principaux défis de conception que le LM224APT relève est la nécessité de solutions d’amplificateurs opérationnels polyvalentes et fiables en instrumentation, contrôle et traitement du signal. Les caractéristiques généralistes de l’appareil, comme un taux de slew de 0,4V/µs, un produit de gain en bande passante de 1,3 MHz, et un courant de polarisation d’entrée faible de 20 nA, en font une solution adaptée à une large gamme de tâches d’adaptation et d’amplification du signal analogique.
Le LM224APT est conforme à la directive RoHS, garantissant le respect des réglementations environnementales. Il est proposé dans un boîtier TSSOP à 14 broches, un format populaire pour le montage en surface, facilitant une intégration efficace dans des conceptions électroniques compactes.
Parmi ses principaux avantages, on trouve sa polyvalence, sa performance robuste, et sa large plage de température de fonctionnement, allant de -40°C à 105°C, le rendant adapté à une utilisation dans des environnements difficiles et des applications industrielles. Ce composant est couramment utilisé en instrumentation, dans les systèmes de contrôle, en équipements audio, et dans diverses circuits de traitement analogique du signal.
Concernant la compatibilité, le LM224APT est un amplificateur opérationnel polyvalent qui peut être utilisé en remplacement direct ou comme alternative à d’autres circuits intégrés quadripolaires standards, tels que le LM324, le LM2902, ou le TL074. Ces modèles équivalents peuvent présenter quelques différences de spécifications ou de conditionnement, mais ils sont généralement interchangeables dans de nombreuses applications.
LM224APT Attributs techniques clés
Le LM224APT est un amplificateur opérationnel polyvalent équipé de quatre circuits configurables indépendamment. Il offre un produit gain bande passante de 1,3 MHz et un taux de montée de 0,4 V/μs, adapté aux applications à faible fréquence. Supportant une alimentation simple ou double allant de 3 V à 30 V, ou ±1,5 V à ±15 V, il garantit une grande flexibilité d'utilisation. Son courant de repos est de seulement 1,5 mA, avec une capacité de sortie pouvant atteindre 70 mA par canal. La courant de polarisation d'entrée est de 20 nA, et la tension zéro du biais d'entrée est faible, à 2 mV.
LM224APT Taille d'emballage

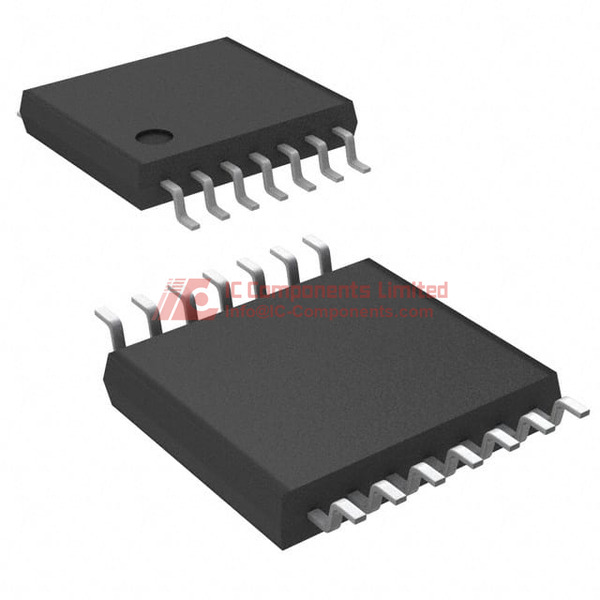

L'emballage est en boîtier TSSOP-14, de type bande déchirée (CT). La taille du package est de 14 TSSOP avec une largeur de 0,173" (4,40 mm). Les caractéristiques thermiques supportent une température de fonctionnement de -40 °C à 105 °C.
LM224APT Application
Le LM224APT est principalement utilisé pour le conditionnement du signal, l'amplification de capteurs et le traitement audio dans l’électronique grand public, les équipements industriels et les dispositifs médicaux.
LM224APT Caractéristiques
Ce dispositif est un amplificateur opérationnel généraliste doté de quatre circuits configurables indépendamment. Il possède un produit gain bande passante de 1,3 MHz, un taux de montée de 0,4 V/μs, et supporte des alimentations simples ou doubles de 3 V à 30 V ou ±1,5 V à ±15 V. Il consomme peu, avec un courant de polarisation d'entrée très faible de 20 nA, et fournit jusqu'à 70 mA de courant de sortie par canal.
LM224APT Fonctionnalités de qualité et de sécurité
Conforme à la norme RoHS, le LM224APT est sans plomb et adapté à une utilisation dans de nombreux marchés internationaux. Il dispose également d’un niveau de sensibilité à l’humidité (MSL) de 1, offrant une durée de vie illimitée en stockage standard, ce qui minimise les risques de dommages liés à l’humidité pendant la stockage et la manipulation.
LM224APT Compatibilité
Conçu pour la technologie de montage en surface (SMT) avec un boîtier TSSOP-14, le LM224APT est compatible avec les processus de conception et de fabrication de PCB courants, facilitant son intégration dans divers circuits électroniques.
LM224APT Fiche technique PDF
La fiche technique la plus précise et complète pour le LM224APT est disponible sur notre site web. Nous recommandons aux clients de télécharger directement la fiche technique depuis la page produit pour obtenir les meilleures directives techniques fiables.
Distributeur de qualité
IC-Components est un distributeur de premier plan des circuits intégrés STMicroelectronics, incluant le modèle LM224APT. Nous garantissons une qualité premium et une fiabilité pour tous nos produits. Les clients sont encouragés à demander un devis directement sur notre site pour bénéficier des meilleures offres et d’un approvisionnement précis et rapide en composants électroniques.
