Le LM224DT est un amplificateur opérationnel polyvalent et haute performance, fabriqué par STMicroelectronics, conçu pour répondre à une large gamme d'exigences en circuits électroniques. Ce circuit intégré comprend quatre circuits amplificateurs indépendants, en boîtier compact à montage en surface (SOP) de 14 broches, ce qui le rend idéal pour les designs électroniques avec un espace limité.
L'amplificateur offre une flexibilité opérationnelle exceptionnelle grâce à une plage de tension d'alimentation allant de 3V à 30V (ou ±1,5V à ±15V), permettant une compatibilité avec divers architectures de systèmes d'alimentation. Son design robuste garantit un fonctionnement dans une gamme de températures étendue de -40°C à 105°C, assurant une performance fiable même dans des conditions environnementales difficiles.
Les principales caractéristiques de performance incluent une consommation de courant modérée de 1,5mA, une capacité de courant de sortie de 70mA par canal, et un produit gain-bande passante de 1,3MHz. Cet amplificateur se distingue par une précision élevée, avec une tension d'entrée en décalage faible de 2mV et un courant de biais d'entrée minimal de 20nA, le rendant adapté aux applications de traitement de signaux analogiques sensibles.
Cet amplificateur généraliste est particulièrement adapté pour l'instrumentation, le conditionnement de signal, le filtrage et le tamponnage dans les systèmes de contrôle industriel, l'électronique automobile, les équipements de mesure, et l'électronique grand public. Sa conception sans plomb et conforme aux normes RoHS garantit la durabilité environnementale et respecte les standards modernes de fabrication électronique.
Les modèles équivalents ou alternatifs offrant des caractéristiques similaires incluent les amplificateurs opérationnels TL074, LM358, et LM324, qui présentent des paramètres de performance et des configurations de circuit comparables. La conception en boîtier de montage en surface du LM224DT, avec ses multiples circuits intégrés, en fait une solution flexible pour les ingénieurs recherchant des composants compacts et fiables pour le traitement analogique du signal.
Sa faible vitesse de montée de 0,4 V/s indique une performance optimisée pour des applications nécessitant un amplification précise et contrôlée, sans distorsion significative ni transitions de tension rapides.
LM224DT Attributs techniques clés
L'amplificateur LM224DT est un amplificateur polyvalent capable de fonctionner avec une tension d'alimentation allant de 3 V à 30 V ou une alimentation double de ±1,5 V à ±15 V. Il possède un gain en bande passante de 1,3 MHz et une faible vitesse de montée de 0,4 V/s, garantissant une amplification efficace des signaux dans diverses applications. Avec une consommation de courant de seulement 1,5 mA par canal et une capacité à driver jusqu'à 70 mA, cet amplificateur opérationnel est conçu pour des performances élevées. Son courant de polarisation d'entrée de seulement 20 nA et un décalage de tension d'entrée de 2 mV améliorent la précision du traitement du signal.
LM224DT Taille d'emballage

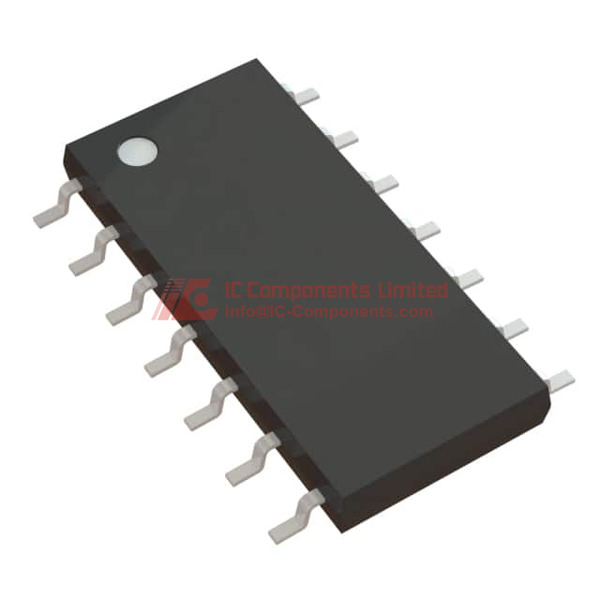

L'emballage du fournisseur utilise un boîtier SO de 14 broches, avec une taille de boîtier SOIC de 0,154" (3,90 mm) de largeur. Le montage se fait en montage en surface, avec un conditionnement en bande déchirée (Cut Tape - CT).
LM224DT Application
Ce composant est destiné aux circuits intégrés (CI), notamment dans les amplificateurs linéaires pour instruments, les amplificateurs opérationnels (OP Amps) et les buffers.
LM224DT Caractéristiques
Le LM224DT est un amplificateur généraliste avec une large plage de tension d'alimentation, un gain en bande passante élevé, faible vitesse de montée, faible consommation d'énergie et haute capacité de courant de sortie. Sa configuration en montage en surface facilite son intégration dans des circuits compacts et innovants.
LM224DT Fonctionnalités de qualité et de sécurité
Le LM224DT fonctionne dans une plage de température de -40°C à 105°C, convenant ainsi à diverses applications industrielles. Il est sans plomb et conforme à la réglementation RoHS, garantissant une sécurité environnementale. Son niveau de sensibilité à l'humidité (MSL 1, illimité) assure une durabilité optimale dans différents environnements humides.
LM224DT Compatibilité
Le composant est compatible avec la norme STMicroelectronics 14-SO, dans un format SOIC 14 broches, permettant une intégration facile avec les systèmes existants utilisant la technologie de montage en surface standard.
LM224DT Fiche technique PDF
Consultez notre fiche technique complète et détaillée du LM224DT, accessible en téléchargement sur cette page, afin d’obtenir toutes les spécifications techniques précises pour guider le choix et la conception de votre produit.
