Le TNY288KG est un circuit intégré haute performance de Power Integrations, conçu spécifiquement pour les applications de conversion d'énergie hors ligne en mode flyback. Faisant partie de la série avancée TinySwitch-4, cet appareil offre une solution complète pour une gestion efficace de l'énergie dans divers systèmes électroniques.
Ce circuit de gestion de puissance (PMIC - Power Management Integrated Circuit) est conçu pour offrir des performances exceptionnelles en conversion AC-DC, avec une topologie robuste de type flyback hors ligne et une plage de fréquence de commutation de 124 à 140 kHz. Il est capable de gérer une puissance de sortie allant jusqu'à 23 watts, ce qui le rend adapté à une large gamme d'appareils électroniques de faible à moyenne puissance.
Une caractéristique remarquable du TNY288KG est son système complet de protection contre les défauts, incluant la limitation de courant, la protection contre l'ouverture de boucle, la sécurité contre la sur température, la protection contre la surtension et la prévention des courts-circuits. Cette protection multicouche garantit un fonctionnement fiable et sécurisé dans diverses conditions environnementales.

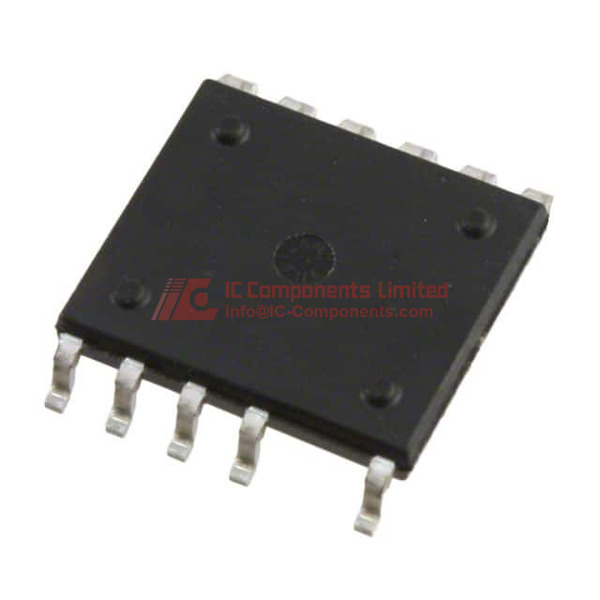

L'appareil est conçu pour fonctionner dans des températures extrêmes, allant de -40°C à 150°C, ce qui le rend idéal pour des applications industrielles, automobiles et autres environnements exigeants. Son boîtier surface monté 12-ESOP avec un pad exposé assure une excellente gestion thermique et une intégration compacte.
Les principales spécifications incluent une tension de breakdown élevée de 725V, un cycle de travail impressionnant de 67 % et des interrupteurs internes intégrés. Le circuit est exempt de plomb et conforme aux normes RoHS, respectant ainsi les standards environnementaux et réglementaires modernes.
Les principaux domaines d'application incluent l'alimentation électrique pour l'électronique grand public, les systèmes de contrôle industriel, les solutions d'éclairage et les systèmes intégrés nécessitant une conversion d'énergie fiable et efficace. Son design à sortie isolée garantit une sécurité électrique renforcée et une immunity au bruit.
Les modèles alternatifs ou équivalents dans la gamme Power Integrations comprennent le TNY286KG, TNY287KG et TNY289KG, qui offrent des caractéristiques similaires avec de légères variations dans leurs spécifications. Les concepteurs peuvent choisir le modèle le plus adapté en fonction des besoins spécifiques de leur projet.
Le TNY288KG représente une solution sophistiquée, compacte et robuste pour les concepteurs recherchant un circuit intégré de conversion d'énergie hors ligne haute performance, doté de fonctionnalités de protection complètes et d'une opération fiable.
TNY288KG Attributs techniques clés
Le TNY288KG possède un numéro de référence fabricant : TNY288KG. Produit par Power Integrations, il appartient à la catégorie des circuits intégrés (CI). Il est conçu pour offrir une haute efficacité et fiabilité dans les applications d'alimentation électrique, avec une capacité maximale de puissance jusqu'à 23W. L’appareil fonctionne dans une plage de température allant de -40°C à 150°C (TJ) et supporte une tension de rupture de 725V, avec une fréquence de commutation allant de 124kHz à 140kHz. Son architecture à topologie Flyback hors ligne optimisée pour la gestion de l’alimentation dans les convertisseurs AC/DC est idéale pour les solutions compactes et efficaces.
TNY288KG Taille d'emballage
Le TNY288KG est conditionné en tube, utilisant un matériau ESOP (Epitaxial On Silicon Oxide). La configuration des broches est en format 12-ESOP, ce qui facilite son intégration dans les circuits imprimés et les solutions de montage en surface pour une gestion optimale de l’espace et une fiabilité accrue.
TNY288KG Application
Ce composant est principalement utilisé dans les circuits de gestion d’alimentation, notamment dans les alimentations à découpage AC/DC et les Commutateurs hors ligne, afin de garantir une conversion d'énergie efficace, sûre et conforme aux normes modernes. Il constitue une solution idéale pour concevoir des alimentations compactes, performantes et économes en énergie.
TNY288KG Caractéristiques
Le TNY288KG, de la série TinySwitch-4, utilise une topologie de convertisseur flyback hors ligne. Il opère à une fréquence de commutation comprise entre 124kHz et 140kHz, assurant une conversion d'énergie efficace. La capacité en puissance de ce modèle est de jusqu'à 23W. Il dispose d'une capacité de commutation interne avec un cycle de service (duty cycle) de 67%, ce qui optimise la performance et la réduction des pertes. Conçu pour supporter une tension de rupture jusqu’à 725V, il garantit une robustesse adaptée aux applications exigeantes en termes de sécurité et de fiabilité.
TNY288KG Fonctionnalités de qualité et de sécurité
Le TNY288KG intègre plusieurs protections contre les défauts, notamment la limitation du courant, la protection contre les circuits ouverts, la surtempérature, la surtension et la protection contre les courts-circuits. Ces fonctionnalités assurent un fonctionnement sécurisé dans diverses conditions opérationnelles. De plus, le composant est conforme à la norme RoHS, respectant ainsi les exigences environnementales et de réduction des substances dangereuses.
TNY288KG Compatibilité
Ce composant est compatible avec les applications nécessitant une sortie isolée dans la conception de convertisseurs AC/DC et de commutateurs hors ligne. Il répond aux exigences techniques pour une intégration aisée dans différents design d’alimentation électrique, offrant une performance fiable et une compatibilité étendue.
TNY288KG Fiche technique PDF
Pour obtenir les spécifications détaillées et une compréhension approfondie, il est fortement recommandé au client de télécharger la fiche technique officielle et complète du TNY288KG, disponible sur notre site Web pour garantir une référence précise et fiable.
